NSK 7901A5DF軸承是日本精工（NSK）生產的一款角接觸球軸承，主要用於承受複合載荷及高速旋轉場景。其內徑為12mm，外徑24mm，厚度6mm，小倒角0.3mm，重量0.011kg。該軸承額定動載荷為3200N（單列）/5200N（成對配置），靜載荷1770N（單列）/3550N（成對配置），極限轉速可達脂潤滑38000rpm、油潤滑53000rpm（單列），成對配置時脂潤滑30000rpm、油潤滑43000rpm。

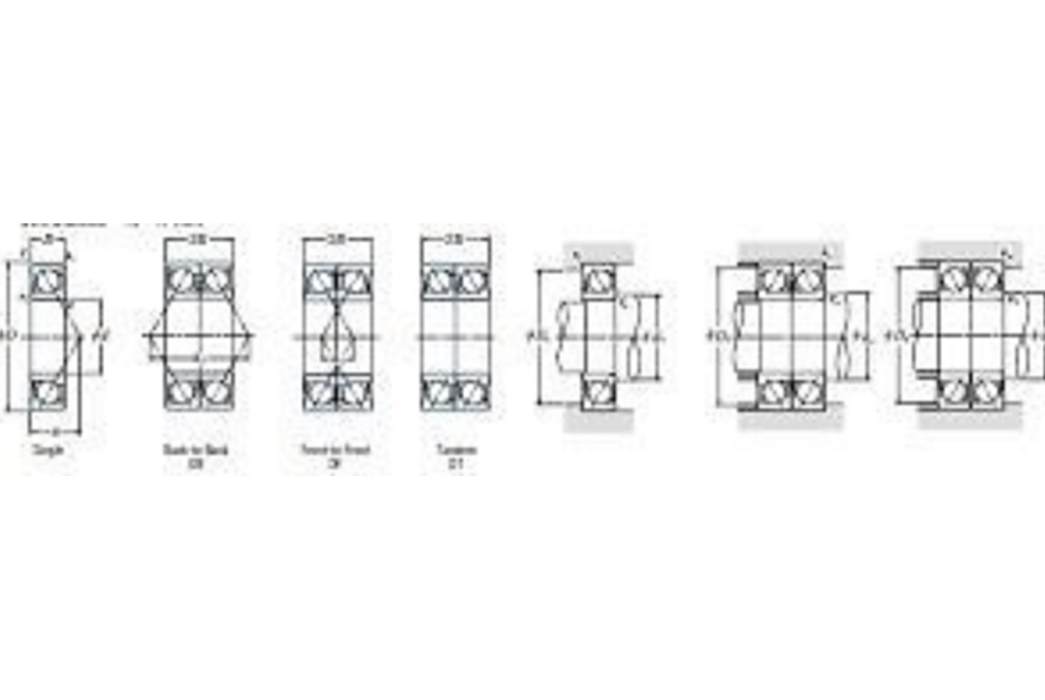

該軸承採用背對背（DB）或面對面（DF）安裝方式，作用點位置距軸端7.2mm，安裝尺寸da（14.5mm）、Da（21.5mm）、ra（0.3mm）適配精密裝配需求。可廣泛套用於電焊設備、食品加工機械、煉化設備、紡織機械及工業泵閥等領域，典型套用場景包括壓光機、閃蒸乾燥機、羅茨泵以及自動化生產線設備。
基本介紹
- 中文名：NSK 7901A5DF軸承
- 內徑：12
- 外徑：24
- 厚度：6
規格尺寸,尺寸參數,用途,
規格尺寸
型號：7901A5DF軸承
品牌：NSK軸承
系列：角接觸球軸承
尺寸參數
系列：角接觸球軸承
型號：7901A5DF
內徑：12
外徑：24
厚度：6
外形尺寸（mm）r1
小倒角：0.3
外形尺寸（mm）r1大倒角：0.15
Cr額定動載荷（N）：3200
Cr額定靜載荷（N）：1
770
Cr額定動載荷（kg）：325
Cr額定靜載荷（kg）：181
Factor係數：—
極限轉速Grease脂潤滑：38
000
極限轉速Oil油潤滑：53000
作用點位置a：7.2
安裝尺寸da：14.5
安裝尺寸Da：21.5
安裝尺寸
ra：0.3
Mass重量：0.011
(成對雙聯)Cr額定動載荷（N）：5200
(成對雙聯)C0r額定靜載荷（N）：3550
(成對雙聯)Cr額定動載荷（KG）：530
(成對雙聯)C0r額定靜載荷（KG）：360
成對極限轉速
Grease脂潤滑：30000
成對極限轉速Oil
油潤滑：43000
DB背對背：14.4
DF面對面：2.4
db(3)：—
Db：22.8
