NSK 7338ADT軸承是日本NSK品牌生產的角接觸球軸承，屬於串聯配置DT系列產品，主要套用於排屑機、油墨混合設備、水切割機、醫護輔助設備及挖掘機等工業設備。其設計支持雙向載荷承載，適用於高精度、高穩定性的機械運轉場景。
該軸承內徑190mm，外徑400mm，厚度78mm，額定動載荷450千牛，靜載荷600千牛。成對雙聯配置時動載荷提升至730千牛，靜載荷達1200千牛。極限轉速根據潤滑方式分為脂潤滑1400r/min和油潤滑1900r/min。支持背對背（DB）與面對面（DF）兩種安裝方式，對應安裝間距分別為248.3mm和92.3mm，重量約47.5kg。其作用點位置參數a為124.2mm，安裝適配尺寸da和Da分別為212mm與378mm。
基本介紹
- 中文名：NSK 7338ADT軸承
- 所屬品牌：NSK
- 型號：7338ADT
- 系列：角接觸球軸承
尺寸參數,規格尺寸,用途,
尺寸參數
系列：角接觸球軸承
型號：7338ADT
內徑：190
外徑：400
厚度：78
外形尺寸（mm）r1
小倒角：5
外形尺寸（mm）r1大倒角：2
Cr額定動載荷（N）：450000
Cr額定靜載荷（N）：600
000
Cr額定動載荷（kg）：46000
Cr額定靜載荷（kg）：61000
Factor係數：—
極限轉速
Grease脂潤滑：1400
極限轉速Oil油潤滑：1900
作用點位置a：124.2
安裝尺寸da：212
安裝尺寸
Da：378
安裝尺寸
ra：4
Mass重量：47.5
(成對雙聯)Cr額定動載荷（N）：730000
(成對雙聯)C0r額定靜載荷（N）：1200000
(成對雙聯)Cr額定動載荷（KG）：74
500
(成對雙聯)C0r額定靜載荷（KG）：122000
成對極限轉速Grease脂潤滑：1100
成對極限轉速Oil
油潤滑：1500
DB背對背：248.3
DF面對面：92.3
db(3)：—
Db：390
規格尺寸
型號：7338ADT軸承
品牌：NSK軸承
系列：角接觸球軸承
用途
可以用於：排屑機,油墨混合設備,水切割機,醫護輔助設備,驗布機,真空吸盤,鉚接設備,封閉式冷卻塔,腳踏焊機,管件加熱機,卷板工具機,挖掘機,防爆泵,浮法玻璃生產線,刻字機,等等用途。

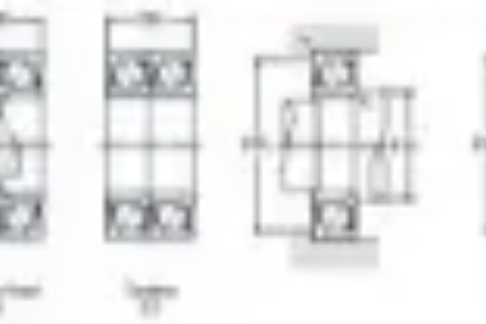

NSK 7338ADT軸承樣本圖
