基本介紹
- 中文名：MAX9921
- 套用領域：門控模組汽車天窗電動車窗控制器電動轉向板座位移動控制汽車安全帶扣鎖車窗升降控制
工作原理,關鍵特性,
工作原理

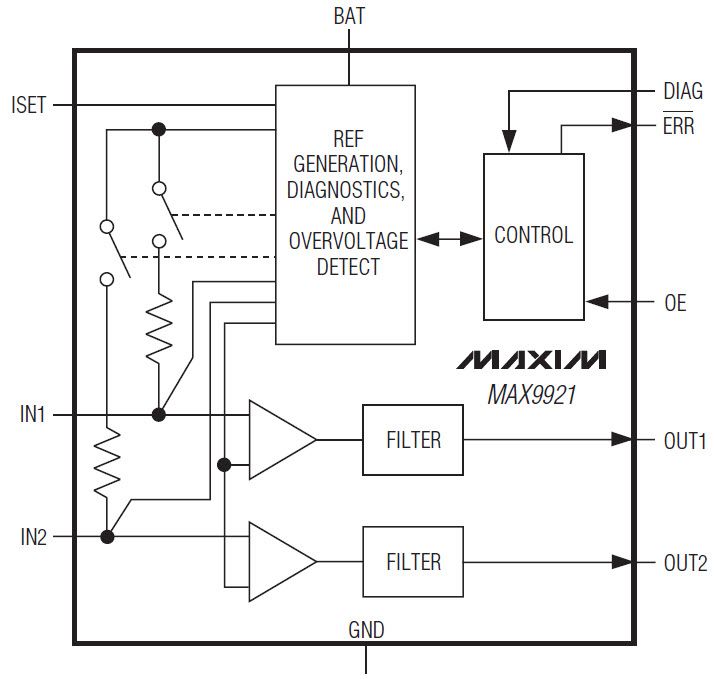

MAX9921包含了輸入診斷和故障保護功能。這些特性使器件可以檢測到輸入開路、輸入與電池短路、輸入與地短路等故障。如果MAX9921在IN1或IN2端檢測到上述故障中的任何一種，則切斷相應輸入的供電電流。
當BAT電源出現高達60V的電壓瞬變時，MAX9921可保護霍爾感測器免受損壞，正常工作電壓範圍為6V至18V。如果電池電壓超出範圍，MAX9921則切斷提供給霍爾感測器的電流。
在霍爾感測器上電或重新啟動後，MAX9921提供了80μs的禁止時間。開漏邏輯輸出與高達5.5V邏輯電平兼容。
MAX9921採用小型10引腳μMAX?封裝，工作在-40°C至+125°C的汽車級溫度範圍。
關鍵特性
BAT電源端及霍爾輸入端可承受高達60V的電壓瞬變
工作電壓範圍為6V至18V
為兩個2線霍爾感測器提供電流及接口
誤差輸出可對霍爾輸入及BAT電壓進行診斷
將霍爾感測器同電源瞬變隔離，使其免受過壓損壞
霍爾輸入具有對地短路保護
霍爾感測器的電流上升斜率為4mA/μs
輸出使能控制支持多個MAX9921的輸出復用
霍爾感測器輸出濾波
霍爾感測器上電或重啟時具有故障禁止時間
低壓關斷功能，由OE及DIAG輸入控制
霍爾感測器與MAX9921之間允許±2V的地電位偏差
