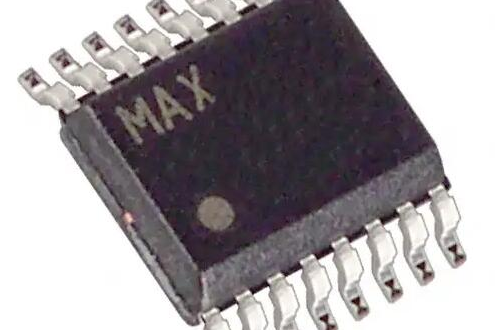

MAX1771是美信（Maxim Integrated）推出的一款採用BiCMOS工藝製造的DC-DC控制器晶片，主要套用於電池供電設備、攜帶型通信裝置及LCD偏置發生器等場景。其輸入電壓範圍為2-16.5V，支持預設12V輸出或可調電壓模式，最大輸出功率達24W，封裝形式包含SOIC、CDIP等多種工業級規格。
該控制器採用限流型脈衝頻率調製（PFM）方案，結合低至110μA的工作電流及5μA關斷電流特性，在輕載與重載場景下均保持高效轉換。通過300kHz開關頻率設計有效縮小外部元件體積，集成多重功能單元簡化外圍電路，支持30mA至2A負載範圍內90%的轉換效率，並提供評估套件加速開發流程。
基本介紹
- 中文名：MAX1771
- 類型：DC-DC控制器
- 生產公司：MAXIM(Maxin)
- 製作工藝：BiCMOS
簡介,詳細說明,關鍵特性,套用/使用,內部結構,
簡介
12V或可調、高效率、低IQ、升壓型DC-DC控制器
詳細說明
MAX1771 是公司出品的一種DC-DC 轉換器控制晶片可用於多種不同形式的 DC-DC 轉換電路它採用BiCMOS 工藝製造因此兼有低功耗與高開關頻率的特點正常工 作電流不超過110 uA 進入停機狀態時功耗可降低至5u A 以內開關頻率可高達300kHz 因此可採用體積很小的外部功率元件整個DC-DC轉換器尺寸可以做得非常小另外器件 內部集成了多種DC-DC 轉換器所需的功能單元外圍電路非常簡單可以很容易地用它設計 出滿足不同需要的DC-DC 轉換器
關鍵特性
90% Efficiency for 30mA to 2A Load Currents
Up to 24W Output Power
110μA (max) Supply Current
5μA (max) Shutdown Current
2V to 16.5V Input Range
Preset 12V or Adjustable Output Voltage
Current-Limited PFM Control Scheme
Up to 300kHz Switching Frequency
Evaluation Kit Available
套用/使用
電池供電套用
快閃記憶體編程
大功率射頻功放電源
掌上電腦/手持終端
攜帶型通信裝置
LCD正偏置發生器
內部結構
內部結構
