LTC3788是凌力爾特（Linear Technology，現屬ADI）推出的兩相雙通道同步升壓型轉換器控制器，主要套用於工業電源、汽車電子、醫療設備及軍事系統。其輸入電壓範圍為4.5V至38V（啟動後可低至2.5V），輸出電壓最高達60V，內置±1%精度的1.2V基準電壓源，支持100%占空比輸出。
該器件採用恆定頻率電流模式架構，工作頻率範圍為50kHz至900kHz，可通過鎖相實現75kHz至850kHz同步。利用OPTI-LOOP®補償技術最佳化瞬態回響，集成同步MOSFET設計提高效率（最高97%）並減少熱損耗。支持突發模式、脈衝跳躍模式等輕載工作方式，提供獨立軟啟動控制、雙通道電源狀態指示及可程式電流限制功能。採用32引腳QFN封裝，靜態電流僅125μA，內置低功耗LDO供電系統。
基本介紹
- 外文名：LTC3788
- 所屬品牌：LTC
- 適用領域：工業、汽車、醫療、軍事
- 產品類型：轉換器控制器
描述,設備特點,典型套用電路,套用領域,封裝,
描述
該器件運用了一種恆定頻率電流模式架構，因而可提供一個高達 850kHz 的可鎖相頻率。OPTI-LOOP® 補償允許在一個很寬的輸出電容和 ESR 數值範圍內對瞬態回響進行最佳化。LTC3788 具有一個精準的 1.2V 基準和雙通道電源良好輸出指示器。4.5V 至 38V 的輸入電源範圍囊括了眾多的系統架構和電池化學組成。
用於每個控制器的獨立 SS 引腳負責在啟動期間使輸出電壓斜坡上升。PLLIN/MODE 引腳用於在輕負載條件下選擇突發模式 (Burst Mode®) 操作、脈衝跳躍模式或連續電感器電流模式。
設備特點
同步操作用於實現最高的效率並減少熱耗散
寬輸入範圍：4.5V 至 38V (絕對最大值為 40V)，啟動之後可在低至 2.5V 運作
輸出電壓高達 60V
±1% 1.2V 基準電壓
RSENSE 或電感器 DCR 電流檢測
針對同步 MOSFET 的 100% 占空比能力
低靜態電流：125μA
可鎖相頻率 (75kHz 至 850kHz)
可程式固定頻率 (50kHz 至 900kHz)
可選的電流限值
可調輸出電壓軟起動
電源良好輸出電壓監視器
低停機電流 IQ：<8μA
內部 LDO 從 VBIAS 或 EXTVCC 給柵極驅動器供電
耐熱性能增強型扁平 32 引腳 5mm x 5mm QFN 封裝
典型套用電路

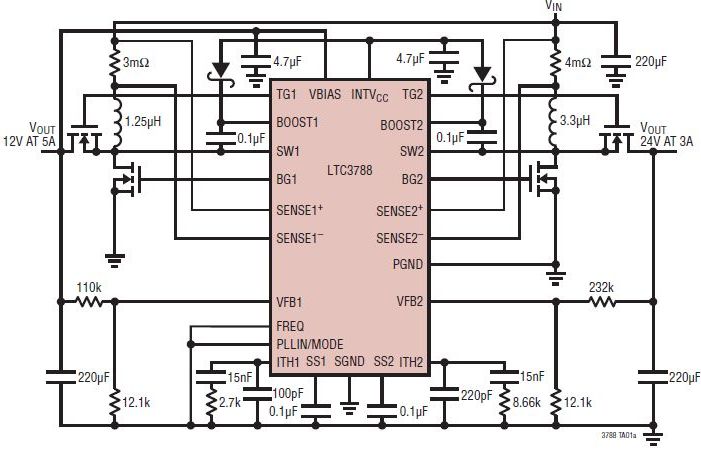

圖為LTC3788的典型套用電路圖。
套用領域
工業
汽車
醫療
軍事
封裝
QFN-32
LTC3788引腳封裝
