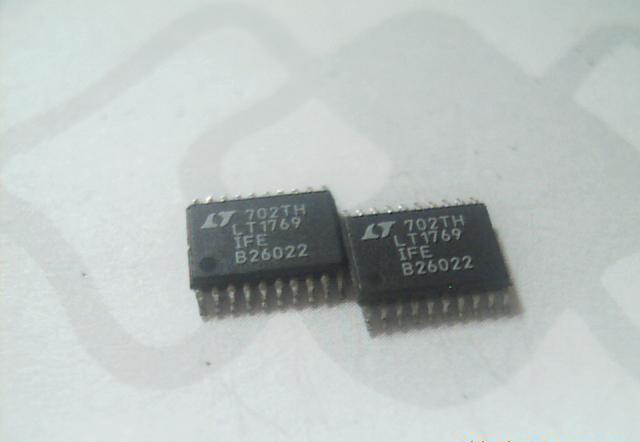

LT1769是一種恆流/恆壓電池充電晶片。它可以由電阻或者DAC的輸出來設定充電電流，並且可以自動檢測電池充電情況，當電池充電到一定程度時，可降低充電電流而進入涓流充電，所以用LT1769設計的充電器可以對象鋰、鎳氫、鎳鎘這樣的電池進行高效的快速充電。
基本介紹
- 中文名：LT1769
- 概念：一種恆流/恆壓電池充電晶片
- 充電的精度：為0.5%
- 電流的精度：為5%
產品介紹,基本特性,
產品介紹
LT1769內部的切換開關可以承受2A的直流電流，充電電流可以編程控制。有一個控制環路，可用於調整交流適配器的輸入電流，這樣可以在儀器工作的同時對電池進行充電而不會出現過載。在這種情況下，應適當降低充電電流，以保證適配器的電流不超過額定值。LT1769的電池電壓可以從1V到20V。電池的負端可以直接接地，到地之間不需要再外接一個電流感測電阻。切換開關的頻率可達200kHz，這樣可以提供較高的充電效率，而且需要的電感也比較小。當充電器沒有交流輸入時，該晶片會處於睡眠狀態，泄漏電流只有3μA，所以晶片和電池之間不需要保護二極體。
基本特性
●可以對鎳鎘、鎳氫以及鋰離子電池充電，充電電流可以由電阻或者DAC來編程；
●當系統工作在有適配器的電流限制場合時，可對電池提供最大的充電電流；
●電壓模式充電的精度為0.5%；
●具有3A內部切換的高效電流模式脈衝寬度調製（PWM）；
●充電電流的精度為5%；
●可調整欠壓鎖定閾值；
●交流斷電時，器件自動關閉；
●電池對器件的反向泄漏電流很低：3μA；
●電流感測電阻可接在電池的任意一端；
●充電電流可以軟啟動；
●可關斷控制；
●採用28引腳窄SSOP封裝。
