基本介紹

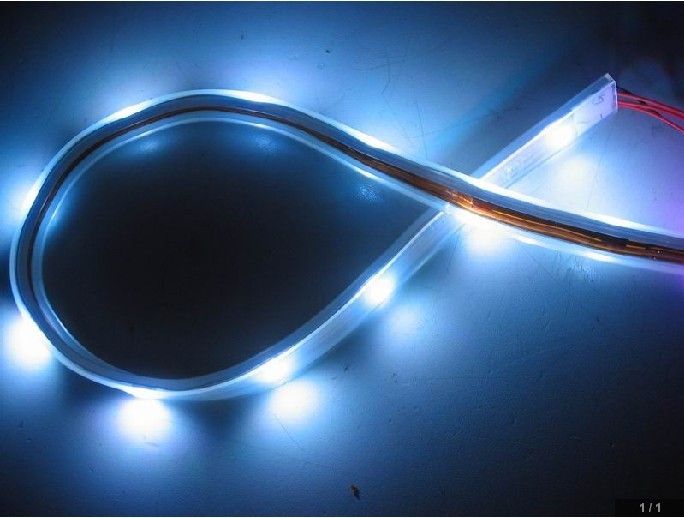

- 中文名：LED軟條燈
- 定義：LED組裝在帶狀的FPC或PCB硬板上
- 優點：使用壽命長,綠色環保
LED軟燈條概述,分類,LED軟燈條規格,產品特徵,影響LED軟燈條價格主要因素,LED軟燈條照明的注意,如何鑑別質量LED燈條不亮的8大原因,如何鑑別LED軟燈條質量,LED軟燈條發熱問題如何解決,
LED軟燈條概述
分類
LED燈條指的是把LED組裝在帶狀的FPC（柔性線路板）或PCB硬板上，它們的一般型號大概有3528、3020、5050等這么幾種常用類型。
不熟悉LED燈條的朋友可能對上面幾個數字的涵義並不了解，其它這指的是LED燈條上LED的尺寸大小。1210：換算為公制是3528，即表示LED元件的長度是3.5mm，寬度是2.8mm。行業簡稱3528。5050：這是公制叫法，即表示LED元件的長度是5.0mm，寬度是5.0mm。行業簡稱5050。
LED軟燈條規格
LED軟燈條是採用FPC做組裝線路板，用貼片LED進行組裝，使產品的厚度僅為一枚硬幣的厚度，不占空間；普遍規格有30cm長18顆LED、24顆LED以及50cm長15顆LED、24顆LED、30顆LED等。還有60cm、80cm等，不同的用戶有不同的規格。
產品特徵
A純正的色彩：LED軟燈條採用高亮度貼片LED為發光元件，因此具備了LED發光元件的優點，光色純正、柔和、無眩光。既可以作為裝飾用途，又可以兼做照明用途。
B柔軟性：LED軟燈條採用非常柔軟的FPC為基板，可以任意彎折而不會折斷，易於成型，適合各種廣告造型需要。
C發熱量小：LED軟燈條的發光元件是LED，由於單顆LED的功率很低，一般為0.04~0.08W，因此發熱量不高。可以作為魚缸里的裝飾照明，而不會產生大量熱量造成水溫升高，影響觀賞魚的生長。
D超節能：LED軟燈條1210的功率每米只有4.8W，5050的LED軟燈條每米功率為7.2W，相對於傳統照明及裝飾燈具而言，功率低了好幾倍，而效果卻好很多。
E環保：LED軟燈條組成材料無論是LED還是FPC，其材質都是採用的環保材質，屬於可回收利用型，不會因為大量使用而造成對環境的污染和破壞。
F安全：LED軟燈條採用的是低壓直流12V供電電壓，因此使用上非常安全。無論老人、小孩都可以安全使用而不會引起安全隱患。
G簡易安裝：LED軟燈條安裝非常簡便，配用固定夾、線槽、鐵線、鐵網等即可安裝在多種支承面上。另外，由於LED軟燈條輕、薄，因此，採用雙面膠也可以實現固定的功能。無需專業人員即可安裝，可以真正享受DIY的裝飾樂趣。
H壽命長：LED軟燈條的正常使用壽命是8~10萬小時，每天24小時不停的工作，其壽命都差不多近10年。因此，LED軟燈條的壽命是傳統燈具的好幾倍。
影響LED軟燈條價格主要因素
市場上LED燈條價格相差懸殊，消費者在選購的時候也並非一味從價格上區分產品的好壞。就拿防水性來說，雖然防水的產品比不防水的價格要高，但是如果家用的話，完全可以選擇不防水的LED燈條，因此合適自己的產品才是最好的選擇。
LED軟燈條照明的注意
1、對亮度的要求因不同的場合和不同的產品對LED亮度要求也不同。例如LED珠寶櫃檯燈如果放在一些大型商場內，我們就要亮度高一些就有吸引力，而同樣是裝飾作用也分有LED射燈和LED七彩燈條等不同產品。
2、抗靜電能力：抗靜電能力抗靜電能力強的LED，壽命長，但價格會高一些。通常抗靜電最好高於700V以上。
3、波長和色溫一致的LED，顏色就會一致，這個大批量組合一起的燈具特別重要。同一個燈具裡面不要產生太大的色差。
4、漏電電流是LED反嚮導電時的電流，我們建議用漏電電流小一點的LED產品。
5、防水能力，對於戶外和室內LED燈要求是不一樣的。
7、LED晶片決定LED核心質量，LED晶片品牌很多，有國外品牌的，也有中國台灣的。不同的品牌價格相差也很遠。
8、LED晶片大小也決定了LED質量和亮度，我們在選擇的時候也儘量選擇大一點的晶片，不過價格也有差別。
如何鑑別質量LED燈條不亮的8大原因
1、LED柔性燈條的包裝保護不完善，造成運輸過程中燈珠受到撞擊而損壞。
2、LED柔性燈條的焊接點有虛焊現象，運輸過程中的震動造成焊點脫落而導致燈條不亮。
3、LED柔性燈條焊錫量少，焊點容易脫落
4、LED柔性燈條焊錫質量不好，LED柔性燈條在彎折過程中焊點容易產生脆裂、脫落現象
5、LED柔性燈條安裝時彎折角度過大，造成LED柔性燈條焊點與銅箔分離而導致不亮
6、LED柔性燈條安裝時過度擠壓產品，導致LED柔性燈條晶片受損或者是焊點變形脫落而不亮
7、LED柔性燈條線路板阻焊層過厚，焊接時焊錫和線路板不能完全融合在一起，也是一種虛焊現象
8、LED柔性燈條在安裝時不能扭曲，如果扭曲的話會造成LED柔性燈條的焊點脫落而導致不亮
如何鑑別LED軟燈條質量
LED軟燈條市場良莠不齊，正規廠家產品和山寨廠產品價格差別很大。如果從專業技術上來鑑別LED燈條的質量，恐怕很多客戶都不具備這個能力。但是我們可以從簡單的外觀上來進行初步鑑別，基本可以分出質量好壞了。
主要可從以下幾個方面來鑑別：
1、看焊點。正規的LED燈條生產商生產的LED燈條是採用SMT貼片工藝，用錫膏和回流焊生產的。因此，LED燈條上的焊點比較光滑而且焊錫量不會多，焊點呈圓弧狀從FPC焊盤處往LED電極處延伸。
2、看FPC質量。FPC分敷銅和壓延銅兩種，敷銅板的銅箔是凸出來的，細看的話能從焊盤與FPC的連線處看出來。而壓延銅是密切和FPC連為一體的，可以任意彎折而不會出現焊盤脫落現象。敷銅板如果彎折過多就會出現焊盤脫落，維修時溫度過高也會造成焊盤脫落。
3、看LED燈條表面的清潔度。如果採用SMT工藝生產的LED燈條，其表面的清潔度非常好，看不到什麼雜質和污漬。但是如果採用手焊工藝生產的山寨版LED燈條，其表面不管如何清洗，都會殘留有污漬和清洗的痕跡。
4、看包裝。正規的LED燈條會採用防靜電卷料盤包裝，一般會5米一卷或者是10米一卷，然後外面再採用防靜電防潮包裝袋密封。而山寨版的LED燈條會因為節約成本，而採用回收卷料盤，然後沒有防靜電防潮包裝袋，仔細看卷料盤能看出外表有清除標籤時留下的痕跡和劃痕。
5、看標籤。正規的LED燈條包裝袋和卷料盤上面都會有印刷標籤，而不是列印的標。
6、看附屬檔案。正規的LED燈條會在包裝箱裡面附上使用說明和燈條規格書，同時還會配備LED燈條連線器或者是卡座；而山寨版的LED燈條包裝箱裡則沒有這些附屬檔案，因為一些廠家畢竟還是能省則省。
LED軟燈條發熱問題如何解決
1．線路設計問題：
led燈條最常用的規格是12V和24V兩種電壓，12V的是3串多路並聯結構、 24V是6串多路並聯結構，由於led燈條是要連線起來使用，每種燈條具體能連線多長，和設計的時候線路的寬度和銅箔的厚度有很大關係。因為單位面積能承受的電流強度是和線路的橫截面積有關的，如果布線的時候沒有考慮到這一點，那么在連線長度超過線路所能承受的電流的時候，燈條就會因為過流而發熱，在損害線路板的同時，也同時降低了led的使用壽命。
2．生產工藝問題：
由於LED燈條是串並聯結構，因此，當某一組迴路里有短路情況發生時，就會導致同組的其他LED電壓升高，LED的亮度會增加，相應的發熱量也會隨著上升。最明顯的是在5050燈條裡面，5050燈條在其中的任何一顆晶片迴路有短路時，就會造成短路的那一顆燈珠電流上升一倍，即20mA變為40mA，燈珠的亮度會變得很亮，但是同時發熱量也會劇增，嚴重的會在幾分鐘時間內燒毀線路板。可是這個問題由於是比較隱晦的，一般不太會去注意，因為短路並不影響燈條的正常發光，如果負責測試的員工只是關注LED是否發光，而不去檢查亮度的異常，或者是不做外觀檢查，只做電測的話，往往會忽略這一問題，這也是為什麼很多LED燈條生產商老是遇到客戶投訴說產品發熱但又找不出原因之所在。
解決辦法：
1、線路設計：迴路儘可能的讓布線足夠寬，線路間的間距有0.5mm足夠了，其餘的空間最好是全部排滿。銅箔的厚度儘量在不違反客戶對線路板總厚度要求的情況下加厚，一般厚度在是1~1.5 OZ
2、 生產工藝：A、印刷錫膏的時候儘量不要讓焊盤之間有連錫現象，避免因為印刷不好所導致的焊接短路情況發生B、貼片的時候避免短路C、回流之前檢查貼片位置D、回流後先做外觀檢查，確保燈條沒有短路現象後再做電測複查，複查時注意LED點亮後有沒有異常亮或者是異常暗的現象。
