KRV26-PP

KRV26-PP是ZXB品牌生產的滿針系列螺栓型支撐滾輪軸承，採用塑膠推力墊圈密封結構，不含偏心套設計。其外徑26mm、內徑10mm、寬度36mm，動態額定載荷7300N，最高轉速2600rpm。該軸承配備三級唇式密封，外圈表面為圓柱面時需在型號後綴加X標識。適用於工具機導軌、冶金設備等重載場景。

基本介紹

• 品牌：ZXB
• 外徑：26mm
• 內徑：10mm(h7)
• 額定動載荷：7300N
• 最高轉速：2600rpm
• 密封結構：唇式密封
• 螺母擰緊力矩：15 Nm

結構設計

• 採用滿裝滾針組件，兩側配置整體式塑膠推力平墊圈。螺栓軸經淬火處理，外圈表面為曲率半徑500mm的最佳化輪廓。
• 配備三級唇形密封（PP後綴），軸端設定M10×1螺紋油嘴實現再潤滑。

技術參數

• 載荷能力：基本額定動載荷7300N，靜載荷11300N
• 尺寸參數：滾輪總寬36mm，螺栓軸直徑10mm（h7公差）
• 動力學性能：脂潤滑連續運轉極限轉速2600rpm，適用溫度範圍-30℃至+100℃

套用領域

• 工具機設備：用作凸輪傳動機構和床身導軌的支撐元件
• 冶金機械：在連鑄機導向輥道、軋機導衛裝置中執行重載支撐功能

型號體系

• 基礎型號KRV26（無密封無偏心套）
• 帶偏心套型號以KRVE26為基準
• 外圈圓柱面需後綴加X標識（如KRV26-PP-X）^[原始文本]

配套標準

• 螺栓軸與安裝孔配合公差為H7/h7間隙配合
• 滾道表面粗糙度要求Ra≤0.2μm
• 密封件材料採用玻纖增強聚醯胺（PA66-GF25）

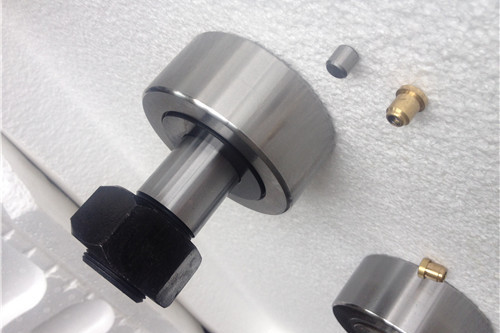

KRV26-PP的圖片
