IR333-A是一款不可見光的紅外線光電產品，它是以GaAs、GaAlAs等半導體材料，用環氧樹脂封裝在金屬支架上而成的光電元件，波長為940nm，輸出信號是單電源型，單通道，其外形和發光二極體LED相似
基本介紹
- 外文名：IR333-A
- 類型：紅外線光電產品
產品介紹,主要特點,
產品介紹
IR333-A是一款不可見光的紅外線光電產品，它是以GaAs、GaAlAs等半導體材料，用環氧樹脂封裝在金屬支架上而成的光電元件，波長為940nm，輸出信號是單電源型，單通道，其外形和發光二極體LED相似，發出紅外光（近紅外線約0.93μm ）。管壓降約1.4V ，工作電流一般小於20mA。為了適應不同的工作電壓，迴路中常串有限流電阻。

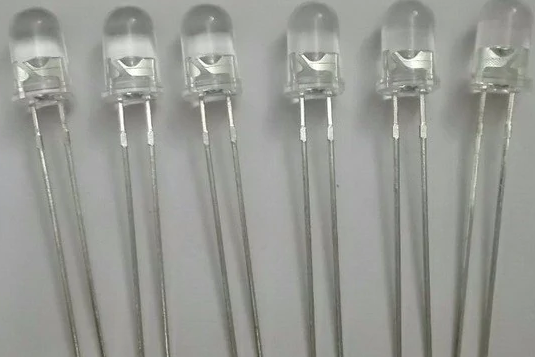

IR333-A
主要特點
一、特點
1、可靠性高，性能穩定可靠
2、輻射強度高
3、峰值波長λ=模式
4、2.54毫米間距鉛
5、低正向電壓，一致性好，能承受一般衝擊，可長時間連續工作
6、體積小巧精緻，操作方便。
7、無鉛，節能環保
二、描述
應用程式：
●自由空氣傳輸系統
●紅外遙控單元高功率要求
●煙霧探測器
●紅外套用系統
三、絕對最大額定值
Parameter（參數） | Symbol | Rating | Units |
Continuous Forward Current（連續電流） | IF | 100 | mA |
Peak Forward Current（正向峰值電流） | IFP 1.0 | 1.0 | A |
Reverse Voltage（反向電壓） | VR | 5 | V |
Operating Temperature（操作溫度） | Topr | -40 ~ +85 | ℃ |
Storage Temperature（儲存溫度） | Tstg | -40 ~ +85 | ℃ |
Soldering Temperature（焊接溫度） | Tsol | 260 | ℃ |
Power Dissipation at(or below)（耗散功率） 25℃Free Air Temperature（25℃自由空氣溫度） | Pd | 150 | mW |
四、光電特性
類型 | Dimension 尺寸 | View Angle 視角 | VF_Typ (V) 正向電壓 | VF_Max (V) 最大電壓 | fP (nm)波長 | Ie_Min (mW/sr)最低功率 | Ie_Typ (mW/sr)標準功率 |
單 位 | mm | ℃ | V | V | nm | mW | mW |
參數 | 5 | 20 | 1.2 | 1.5 | 940 | 7.8 | 20 |
五、套用
1、商用印表機、紙張編排感測
2、遙控器與接收訊號的設備
3、火災煙霧警報器；收款、售票、遊戲與販賣機系統的條形碼讀取裝置
4、車輛的雨水與操控感測器；與一般感測的用途上使用
