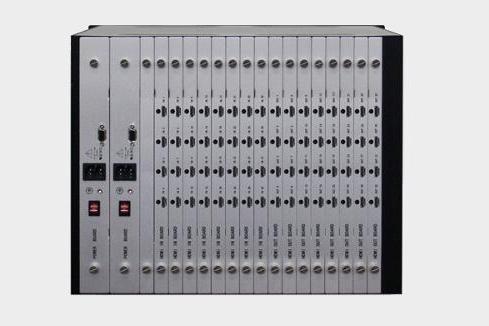

HDMI矩陣32進32出是一種可以把任意32路HDMI數位訊號較差切換輸出到任意的32路顯示器的設備。採用和傳統視頻矩陣不同的插卡機箱設計，方便用戶自己擴展輸入輸出接口來滿足不同的需求。另外HDMI矩陣相對傳統模擬矩陣，輸出圖像更加清晰而穩定，而且現場安裝布線等方面並不像有些設備那么複雜。HDMI矩陣32進32出多用在多媒體教學，智慧型會議室，小型監控中心等場合。
基本介紹
- 中文名：HDMI矩陣32進32出
- 切換速度：150ns(最長時間)
- 協定：支持HDCP1.3協定，支持HDMI1.3協定，兼容DVI1.0協定最大傳輸延時：5nS(±1nS)
- 信號類型：HDMI1.3規範中的HDMI-A全數字T.M.D.S.信號
特性功能,技術參數,產品連線圖,
特性功能
★獨立的切換輸出；模組化結構設計，支持插拔模組擴展設備規模；
★遙控鎖定功能；也可以使用面板按鈕手動一鍵切換；傻瓜方便；
★前面板LCD狀態顯示，可顯示設備各通道的切換狀態、輸入信號特性等信息，直觀方便；
★預案管理和自動輪巡功能（選配）；
★前面板液晶屏自動屏保功能；
★HDMI矩陣32進32出具有按鍵自動鎖定功能；
★HDMI矩陣32進32出還有具有斷電現場切換記憶保護功能；
★HDMI矩陣32進32出支持視頻顏色格式：彩色深度 24位/36位色深度；
★支持音頻格式DTS-HD/Dolby-trueHD/LPCM7.1/DTS/DOLBY-AC3/DSD；
★支持信號時序重整，完美顯示1920×1080P圖像；
★特有ESD靜電保護功能，特有的防雷保護電路；
★ 特有TCP/IP網路控制管理功能，能通過乙太網控制；(選配)；
★兼容HDCP；兼容遠端控制設備（如：快思聰、快捷、AMX等國內外所有中控）；
★支持Video/VGA/YPbPr/DVI/HDMI/SDI等混合輸入輸出；
★HDMI矩陣32進32出安裝簡單，即插即用（支持冗餘電源配置）；
技術參數
微分相位：0.05o(RL=150Ω)
微分增益：0.05%(RL=150Ω)
數據傳輸率：2.25GBits
信號輸入
信號類型：HDTV高清信號
接口：Type-A型HDMI鎖扣母頭
最小電平：0.5Vp-p
最大電平：1.0Vp-p
差分阻抗：100Ω
回波損耗：-30db@5MHz
信號輸出
信號類型：HDTV高清信號
接口：HDMI接口A型19針母頭
輸出電平：0.7Vp-p
差分阻抗：100Ω
回波損耗：-30db@5MHz
直流補償：最大5mV
串接接口：RS232,9孔D-Sub型連線器，連線埠2，3，5分別直通
串口參數：9600bps、8位數據、1位起始位、1位停止位、無校驗，無流控
功耗：30～150W（視具體型號確定功耗）
溫度：0℃～45℃
輸入電壓：AC100～240V；50/60Hz
4U插卡機箱尺寸：445×340×176mm（長×寬×高）
8U插卡機箱尺寸：445×340×352mm（長×寬×高）
16U插卡機箱尺寸：445×340×704mm（長×寬×高）
4U插卡機箱含包裝重量：約17Kg
8U插卡機箱含包裝重量：約25Kg
16U插卡機箱含包裝重量：約45Kg
機箱面板：鋁合金氧化拉絲
遙控器：（選配）
產品連線圖
HDMI矩陣32路進32路出連線圖參考
HDMI矩陣32路進32路出連線圖
