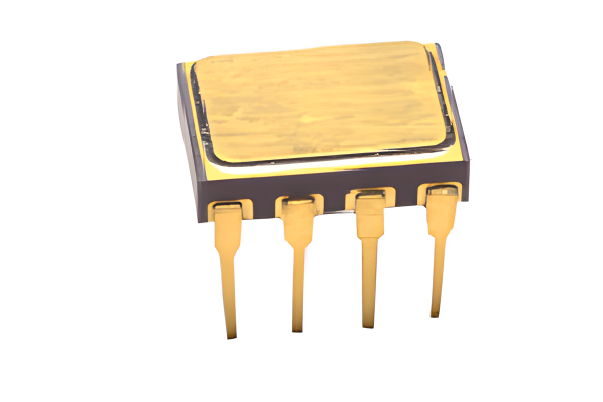

HCPL-5301是Broadcom（安華高）生產的工業級高可靠性光電耦合器，採用8-pin陶瓷DIP封裝，符合MIL-PRF-38534 Class H軍用密封標準，提供鍍金引腳及浸焊引腳選項。主要套用於智慧型功率模組（IPM）隔離、IGBT/MOSFET柵極驅動、工業逆變器及無刷直流電機控制等領域，適配軍事、航空航天、交通運輸等高可靠性場景。
該器件內置GaAsP發光二極體與高增益光子檢測器，通過最佳化傳播延遲差異（tPHL=450ns，tPLH=650ns）降低系統死區時間。集成20kΩ輸出上拉電阻設計可通過引腳6-7短路啟用，免除外接元件需求。工作溫度覆蓋-55°C至125°C，具備10kV/μs共模抑制能力及1500Vdc耐壓性能，電流傳輸比（CTR）超過30%（IF=10mA時）。通過UL、CSA、VDE 0884等工業安全認證，適用於惡劣環境下功率驅動系統的信號隔離與傳輸需求。
基本介紹
- 中文名：HCPL-5301
- 通道數：1 Channel
- 產品種類：IGBT 門驅動光電耦合器
產品特點,型號介紹,詳細參數,套用,品牌介紹,
產品特點
- 高可靠性 8-pin DIP 封裝
- -55°C 到 +125°C 性能保證
- 產品型號和 DSCC 標準微電路圖紙雙標誌
- VCM = 1,000V 時 10kV/µs 高共模抑制 (CMR) 能力
- 快速：tPHL = 450ns 和 tPLH = 650ns 最高傳播延遲
- 最小脈衝寬度失真：PWD = 450ns
- IF = 10mA 時 CTR > 30%
- 1,500Vdc 耐壓
型號介紹
器件包含有通過光學耦合到內置高增益光子檢測器的 GaAsP發光二極體，器件間最小的傳播延遲差異使得這些光電耦合器成為通過降低死區時間改善變頻器效率的卓越方案。晶片內置 20kΩ 輸出上拉電阻可通過引腳 6 和 7 短路使能，免除通用 IPM 套用中外加上拉電阻的需求，數據表中提供有典型 IPM 套用的規格和性能圖。
詳細參數
最大正向二極體電壓 | 1.8 V |
最大反向二極體電壓 | 5 V |
最大功率耗散 | 145 mW |
最大工作溫度 | + 125 C |
最小工作溫度 | - 55 C |
封裝 | DIP-8 |
最大連續輸出電流 | 15 mA |
最大正向二極體電流 | 20 mA |
最小正向二極體電壓 | 1 V |
描述 | 邏輯輸出光電耦合器 450ns PWD 30%CTR Hermetically sealed |
套用
- 軍事、航天和工業
- 高可靠性系統
- 交通、醫療和維生系統
- IPM 隔離
- 隔離 IGBT/MOSFET 門驅動
- 交流和無刷直流電機驅動
- 惡劣環境工業套用
