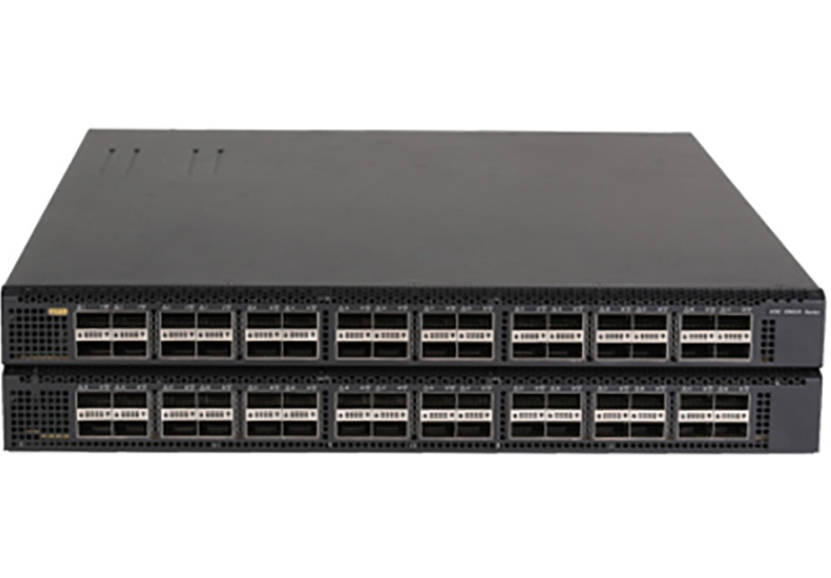

H3C S9820-64H

H3C S9820-64H是新華三技術有限公司推出的數據中心級核心交換機，主要面向大型雲計算數據中心和網際網路套用場景，提供高性能網路交換服務。該設備發布於2020年後，採用模組化設計，配備64個100G QSFP28連線埠，支持拆分為256個25G或10G連線埠，背板頻寬達12.8Tbps，包轉發率為4400Mpps，單向轉發時延低至0.8微秒。

硬體方面採用冗餘電源與可插拔風扇模組設計，支持前後雙風道散熱，尺寸為440×540×88.1mm，滿配重量≤27kg，典型功耗519W。支持VXLAN、EVPN等網路虛擬化協定，集成IRF2橫向虛擬化、M-LAG跨設備鏈路聚合及RoCE無損網路技術，可實現大規模二層網路擴展與自動化運維。內置Telemetry可視化監控、零配置部署及SNMP/Netconf多協定管理功能，滿足數據中心高密度接入與智慧型化運維需求。

基本介紹

• 中文名：H3C S9820-64H
• 背板頻寬：12.8Tbps
• 包轉發率：4400Mpps
• 連線埠描述：64個QSFP28口
• 交換方式：存儲-轉發

詳細參數

連線埠參數

控制連線埠	1個串列Console口，2個帶外管理乙太網口，1個Mini USB Console口，1個USB口

功能特性

VLAN	支持基於連線埠、基於協定、基於MAC的VLAN 支持Default VLAN 支持PVLAN 支持Super VLAN 支持Voice VLAN 支持QinQ和靈活QinQ
QOS	支持連線埠收發報文限速 支持ACL、CAR、優先權重新標記、佇列 支持SP、WRR、WFQ、SP+WRR、SP+WFQ等多種佇列調度 支持Layer 2~Layer 4包過濾功能 支持基於源MAC、目的MAC、源IP(IPv4/IPv6)地址、目的IP(IPv4/IPv6)地址、連線埠、協定、VLAN的流分類 支持流量整形 支持WRED、尾丟棄等擁塞避免機制
組播管理	支持IGMP Snooping v2/v3 支持IGMP v1/v2/v3 支持PIM-DM、PIM-SM、PIM-SSM、MSDP、MBGP 支持MLD Snooping 支持組播策略 支持組播VLAN 支持組播over VxLAN
網路管理	支持Telemetry可視化功能 支持快取微突發檢測 支持零配置Auto-config和配置回滾 支持命令行接口（CLI）配置 支持通過Console、Telnet、SSH等配置方式 支持RMON （Remote Monitoring） 支持SNMP v1/v2c/v3 支持網管系統 支持Netconf和Python 支持系統日誌和用戶操作日誌 支持分級告警 支持電源、風扇、溫度告警功能 支持NTP網路時間協定 支持Jumbo Frame 支持Ping、Tracert等調試信息輸出 支持FTP、TFTP、USB等方式上傳和下載檔案 支持XModem協定載入升級
安全管理	支持用戶分級管理和口令保護 支持802.1x、AAA、Radius、HWTACACS等多種認證 支持IP、MAC、連線埠、VLAN的組合綁定 支持防止DOS、ARP、ICMP等攻擊 支持IP Source Guard、連線埠隔離 支持HTTPs、SSL

其它參數

電源電壓	AC：90～264V DC：-36～-72V
電源功率	靜態： 雙AC：336W 典型： 雙AC：519W
產品尺寸	440×540×88.1mm
產品重量	≤18kg
環境標準	工作溫度：0-45℃ 工作濕度：10%-90%（無凝結）
其它參數	風扇模組：三個可熱插拔風扇模組，前後或後前通風 電源模組：四模組化電源
