BE9300 WIFI7開發板是深圳市啟明智顯科技有限公司推出的網路設備開發板，支持2.4GHz、5GHz及6GHz三頻段網路，採用IPQ5322晶片配合QCN6274與QCA8386組成的主晶片方案。硬體配置搭載1GBDDR4記憶體與8MB+256MB Flash存儲組合，採用四層PCB設計，設有1個WAN口和3個2.5G LAN口有線連線埠，配備6根IPEX第四代天線。
該開發板通過雙M.2接口支持外接5G模組擴展，拓展連線埠包含Console調試接口與RS485工業匯流排接口。軟體層面提供qsdk 12.5和openwrt 23.05 + Linux 5.4雙系統運行環境，適用於家庭網路、企業辦公、教育機構以及工業物聯網等領域。廠商配套提供5G CPE定製設計、系統驅動適配開發及技術培訓服務。
基本介紹
- 中文名：BE9300 WIFI7開發板
- 所屬品牌：啟明智顯
產品圖,套用領域,硬體規格,無線特徵,軟體說明,增值服務,
產品圖

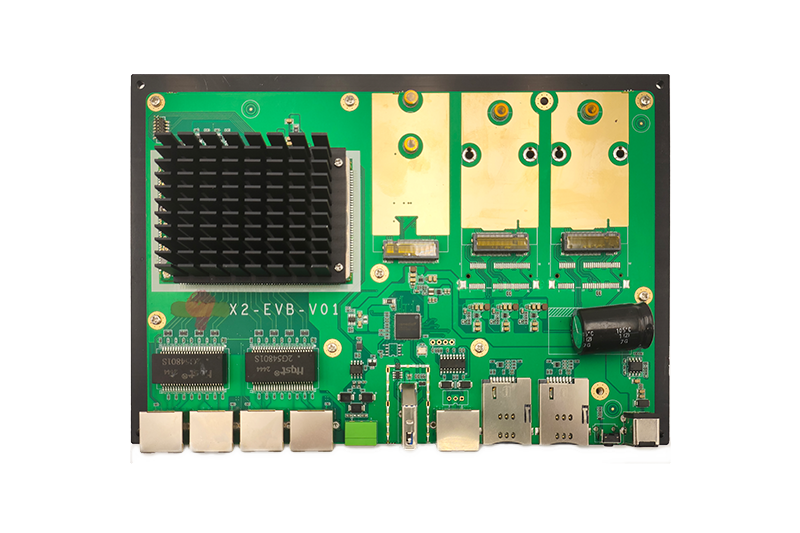

BE9300 WIFI7開發板產品圖如下：
套用領域
BE9300 WIFI7開發板可套用於家庭網路環境、企業辦公、教育機構、商業網路管理、工業物聯網等眾多領域。
硬體規格
類別 | 項目 | 規格 |
電子 器件 | 主IC型號 | IPQ5322+ QCN6274+QCA8386 |
記憶體RAM 規格 | 1G DDR4 | |
Flash 規格 | 8MB+256MB | |
PCB | 4層 | |
有線 連線埠 | 網口數量及組合 | 1*WAN |
SFP光口 | 3*LAN | |
網口速率 | 2.5Gbps | |
網口指示燈 | 雙燈 | |
Console | 1個 | |
RS485 | 1個 | |
M.2座子 | 2個（可接5G模組） | |
無線 | 協定支持 | IEEE802.11 a/b/g/n/ac/ax/be |
無線頻段及速率 | 688Mbps(2.4G)+2882Mbps(5G)+5765Mbps(6G) | |
是否外置FEM | 2.4G-FEM ,5G-FEM；6G-FEM | |
FEM功率等級 | 高 | |
射頻電路禁止 | 是 | |
天線 | 天線形態及類型 | Ipex 4代 |
天線數量 | 6 | |
按鍵 | Reset | 1 |
電源 | 電源規格 | 12V-3A |
無線特徵
類別 | 項目 | 規格 |
|---|---|---|
無線規格 | 頻段 | 2.4GHz、5GHz、6GHz |
信道 | 2.4GHz Channel：1-13 5GHz Channel：36,40,44,48,52,56,60,64,149,153,157,161,165 6GHz Channel：193,197,201,205,209,213,217,221,225,229,233 | |
調製方式 | 11b： DSSS：DBPSK(1Mbps),DQPSK(2Mbps),CCK(5.5/11Mbps) 11a/g：OFDM:BPSK(6/9Mbps), QPSK(12/18Mbps), 16QAM(24/36Mbps), 64QAM(48/54Mbps) 11n： MIMO-OFDM:BPSK,QPSK,16QAM,64QAM. 速率集：MCS0~MCS15 11ac：MIMO-OFDM:BPSK,QPSK,16QAM,64QAM,256QAM. 速率集：MCS0~MCS9 11ax：MIMO-OFDM:BPSK,QPSK,16QAM,64QAM,256QAM,1024QAM. 速率集：MCS0~MCS11 11be：MIMO-OFDM:BPSK,QPSK,16QAM,64QAM,256QAM,1024QAM, 4096QAM. 速率集：MCS0~MCS13 | |
TX POWER | 2.4G | 11b: 23.5dBm@mask compliant HT20 MCS0 : 22.5dBm@mask compliant VHT20 MCS9 : 19dBm@EVM=-32dB HE20 MCS11 : 18dBm@EVM=-35dB EHT20 MCS11 : 17dBm@EVM=-35dB |
5G | HT20 MCS0 : 26dBm@mask compliant HT20 MCS7 : 23dBm@EVM=-28dB VHT80 MCS9 : 22dBm@EVM=-32dB HE160 MCS11 : 20dBm@EVM=-35dB EHT160 MCS13 : 18dBm@EVM=-38dB | |
6G | HT20 MCS0 : 24dBm@mask compliant HT20 MCS7 : 22dBm@EVM=-28dB VHT80 MCS9 : 20dBm@EVM=-32dB HE160 MCS11 : 18dBm@EVM=-35dB EHT160 MCS13 : 16dBm@EVM=-38dB EHT320 MCS13 : 15dBm@EVM=-37dB | |
RX SENS | 2.4G | 11b 1Mbps: -99dBm 11g 54Mbps: -78dBm HT20 MCS0 : -96dBm VHT20 MCS9 : -73dBm HE20 MCS11 : -66dBm EHT20 MCS13 : -60dBm |
5G | 11a 6Mbps: -95dBm 11a 54Mbps: -78dBm HT20 MCS0 : -95dBm VHT160 MCS9 : -61dBm HE160 MCS11 : -56dBm EHT160 MCS13 : -51dBm | |
6G | 11a 6Mbps: -95dBm 11a 54Mbps: -78dBm HT20 MCS0 : -95dBm VHT160 MCS9 : -61dBm HE160 MCS11 : -56dBm EHT160 MCS13 : -51dBm EHT320 MCS13 : -50dBm |
軟體說明
產品提供 qsdk 12.5 和 openwrt 23.05 + Linux 5.4 軟體環境，方便用戶進行設備的配置、管理和功能擴展，同時也為開發者提供了豐富的開發資源和接口，便於根據不同需求進行定製化開發。
增值服務
（1）5G CPE定製設計；
（2）系統及驅動適配開發；
（3）技術培訓與社區技術交流。
