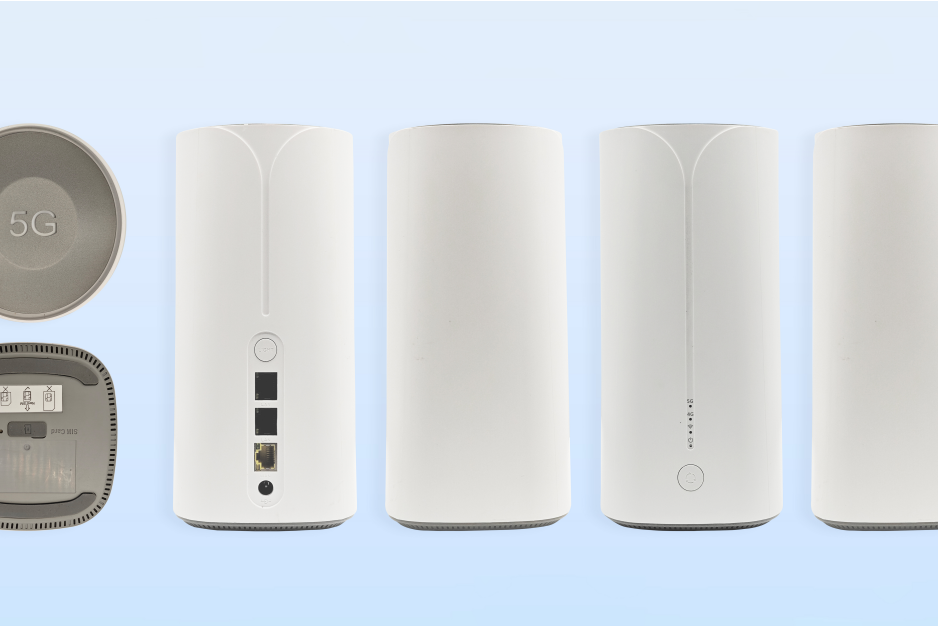

AX3000 5G CPE，是一款集高性能與多功能於一體的網路設備。該產品基於MT7981BA+MT7976CN+MT7531AE+RTL8221B晶片組合設計，支持2.5G網口，滿足用戶對高速網路的需求。同時，設備具備1個WAN口和2個LAN口，為用戶提供了靈活的網路接入和擴展選項。整機型號為ZX7986PC。
基本介紹
- 中文名：AX3000 5G CPE
- 所屬公司：深圳市啟明智顯科技有限公司
套用領域,功能特點,硬體特徵,無線特徵,無線傳輸與工作模式,軟體特徵,其他參數,增值服務,
套用領域
AX3000 5G CPE廣泛套用於家庭寬頻、中小企業辦公、移動辦公、智慧型安防、商業場所智慧型化、工業物聯網、交通物流及智慧停車、戶外露營、房車等場景領域，通過快速搭建高速無線網路，實現設備間的穩定連線和數據傳輸，提升工作效率和管理水平，推動各行各業的數位化轉型。
功能特點
一、高性能晶片組合
核心晶片：採用MT7981BA晶片，該晶片基於先進的7納米工藝製造，具備強大的計算能力和數據處理能力。
輔助晶片：搭配MT7976CN WIFI6晶片、MT7531AE交換晶片以及RTL8221B等晶片，共同構成高性能的晶片組合。
二、高速網路連線
5G支持：設備支持最新的5G網路標準，包括NSA/SA雙模，適用於全球所有網路類型，提供高速的數據傳輸和低延遲的網路連線。
WIFI6技術：內置802.11ax（Wi-Fi 6）技術，單個5G CPE設備可提供更大的無線覆蓋範圍和頻寬，雙頻並發無線速率高達3000Mbps。
三、豐富接口與擴展性
2.5G網口：支持2.5G乙太網接口，提供更高的數據傳輸速率。
多網口設計：具備1個WAN口和多個LAN口，滿足用戶多樣化的網路接入和擴展需求。
四、智慧型管理與便捷性
智慧型管理功能：設備具備智慧型管理功能
便捷操作：設備設計注重用戶友好，提供一鍵恢復模式等便捷操作功能。
五、穩定性與可靠性
高度穩定性：MT7981晶片採用了業界最先進的晶片設計技術，具備高度的穩定性和可靠性，可以保證網路設備的長期穩定運行。
廣泛適用性：設備適用於各種場景，如家庭、辦公室、公共場所等，為用戶提供穩定、快速的網路連線。
支持二次開發，並為用戶提供SDK（軟體開發工具包），方便用戶根據實際需求進行定製化開發，擴展設備的功能和套用場景。這為用戶提供了更大的靈活性和定製性，滿足更多樣化的網路需求。
六、搭載4個5GLTE天線+5個WIFI天線
5G理論峰值下載速度可達3.6Gbps，充分釋放WIFI6的速度潛能。
實現一部10G高清電影的快速下載。
上行速率高達3T，網路通道更寬廣，支持多設備同時高速連線。
硬體特徵
晶片方案 | MT7981BA+MT7976CN+MT7531AE+RTL8221B（Dual-core A53 1.3GHz） |
存儲 | 256MB DDR3 + 128MB SPI NAND FLASH |
行動網路模式 | 5G:NR NSA 5G:NR SA 4G：LTE-TDD，LTE-FDD |
5G/4G模組 | FM160 FM650 RM500U RM520N FM101 FM190W |
WiFi協定標準 | IEEE 802.11b、IEEE 802.11g、IEEE 802.11a、IEEE 802.11n、IEEE 802.11ac、 IEEE 802.11ax、IEEE 802.3、IEEE 802.3u、IEEE 802.3x |
接口 | 1個 10/100M/2500M WAN 口，支持 Auto MDI/MDIX 2個 10/100M/1000M LAN 口，支持 Auto MDI/MDIX 1個 nano SIM卡槽，1個ESIM卡 |
按鈕 | MESH(按1秒) Reset (長按5秒) 指示燈按鈕（按1秒） |
LED | 5G、4G、WIFI信號指示燈、電源指示燈 |
天線 | 內置4根5G LTE天線，5根WIFI天線 |
電源 | DC 12V/2A |
無線特徵
基本功能 | 無線啟用/關閉 SSID 廣播啟用/關閉 信道選擇：1 ~ 13 (2.4G) 36 ~ 165 (5GHz) 2.4G頻寬：20MHz、40MHz 5G頻寬：20MHz、40MHz、80MHz、160MHz |
2.4G 頻率 | 2412~2472MHz |
5G 頻率 | 5180~5825MHz |
無線傳輸與工作模式
無線傳輸速度 | 2.4G 2TR 最高達574Mbps 5G 2T2R 最高達2402Mbps |
功率 | 2.4G實際功率： 802.11b 22±1.5dBm 802.11g 21±1.5dBm 802.11n20 19±1.5dBm 802.11n40 19±1.5dBm 802.11ac40 17.5±1.5dBm 802.11ax40 17.5±1.5dBm 5G實際功率： 802.11a 19±1.5dBm 802.11n20 18.5±1.5dBm 802.11n40 18.5±1.5dBm 802.11ac80 17.5±1.5dBm 802.11ax80 16.5±1.5dBm |
5G/4G 數據速率 | 5G SA Transmission Speed:2.1Gbps/900Mbps (up to ISPs) 5G NSA Transmission Speed:2.5Gbps/650Mbps (up to ISPs) LTE : Down 1.0 Gbps；UP 200 Mbps |
工作模式 | AP Router Repeater |
無線安全 | 無線 MAC 地址過濾 64/128 bit WEP 加密 WPA-PSK、WPA2-PSK、WPA3-SAE、WPA/WPA2-PSK 、WPA2-PSK/WPA3-SAE WPS（PBC） |
其它特徵 | 無線主機狀態顯示 無線站點掃描 節點間無縫漫遊 頻段間無縫漫遊 |
WiFi設定 | WiFi基礎設定（雙頻合一、開關、無線模式、SSID、PWD、加密算法、信道、頻寬、功率調節） 高級設定（無線客戶端隔離、802.11h、WMM多媒體加速） 多SSID（SSID、加密方式、PWD、加密算法） |
軟體特徵
網路狀態 | 註冊網路信息：點擊可直接配置APN撥號信息 網路掃描信息：點擊Seach可掃描當前位置的網路信號質量，提供最優位置探測 系統狀態查看：設備信息（上電時長、系統時間、軟體版本、硬體版本）、4/5G撥號信息、LAN狀態、WIFI信息、IPv6信息、客戶端信息：支持可直接將客戶端拉入黑名單 Wifi信息：可直接跳轉配置wifi信息 上網實時速率顯示、WAN IP位址顯示、軟體版本信息 |
網路設定 | 數據開關、漫遊開關、模式選擇、默認APN信息、APN手動配置 FAILOVER功能開關：PPPOE、DHCP、靜態 4G/5G band鎖定 |
Wifi設定 | Wifi名稱和密碼、wifi定時、信道頻寬設定、功率調節、橋接功能、OFDMA、Mesh |
簡訊功能 | 簡訊傳送和接收、簡訊中心設定、USSD |
訪客網路 | 訪客網路SSID、限速、啟動時效配置 |
家長控制 | 線上設備顯示、上線時間、限制上網時間段、URL過濾配置 |
高級設定 | 工作模式，SIM PIN碼，移動數據開關，頻寬控制，休眠模式，LED控制，過濾MAC地址，防火牆，靜態路由，DDNS，虛擬伺服器，DMZ主機，UPnP, TR069設定 |
系統設定 | 系統狀態、時間設定、密碼管理、配置管理、固件升級、定時重啟、系統日誌、LAN設定、DHCP綁定、重啟&復位、遠程管理 |
其他參數
使用環境 | 工作溫度：-20℃ 到 50℃ 存儲溫度：-40℃ 到 70℃ 工作濕度：10% 到 90%RH 不凝結 存儲濕度：5% 到 95%RH 不凝結 |
增值服務
（1）5G CPE定製設計；（2）系統及驅動適配開發；（3）技術培訓與社區技術交流。
