基本介紹
- 外文名：AEC-Q100
- 產品類型：車規級積體電路可靠性測試標準
- 上市時間：1994年6月
發展歷史,主要分類,關鍵技術,市場表現,相關榮譽,
發展歷史

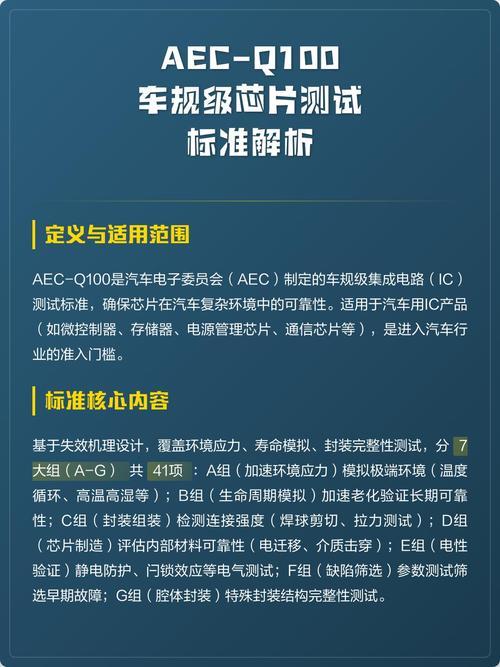

AEC-Q100標準的全稱為“基於積體電路應力測試認證的失效機理”，其核心目標是確保車規級晶片在嚴苛的汽車環境中正常運行。
AEC-Q100標準歷經多次修訂，從Rev G版升級到Rev H版後，刪除了Grade 4（0°C至+70°C）溫度等級。最新的Rev H版本於2014年9月11日發布，此後未再更新。
主要分類
AEC-Q100標準的核心分類依據是晶片工作溫度範圍，劃分為四個等級（Grade 0至Grade 3）。標準框架包含主標準（Base Document）及從001到012共12個子標準。其測試項目分為七大測試群組（A組至G組），涵蓋環境、壽命、封裝、晶圓、電氣等多方面的可靠性驗證。
Grade 0的溫度範圍為-40°C至150°C，適用於需要承受最嚴苛溫度條件的晶片，如引擎控制單元（ECU）、變速箱控制模組等。Grade 1的溫度範圍為-40°C至125°C，適用於中高溫環境，如車載娛樂系統、儀錶盤控制模組等。Grade 2的溫度範圍為-40°C至105°C，適用於中溫環境，如車身控制模組、空調系統等。Grade 3的溫度範圍為-40°C至85°C，適用於較低溫度環境，如車載診斷系統（OBD）等。
測試群組A為環境應力測試，模擬溫度、濕度等極端環境，例如溫度循環（TC）、高加速濕熱測試（HAST）等。測試群組B為壽命模擬測試，評估長期使用下的可靠性，如高溫工作壽命（HTOL）等。測試群組C為封裝完整性測試，驗證封裝抗機械衝擊、焊接強度等能力。測試群組D為製造可靠性測試，針對晶片工藝的耐久性，包括電遷移（EM）等。測試群組E為電性驗證測試，涵蓋靜電防護（HBM/CDM）、電磁兼容（EMC）等。測試群組F為缺陷篩選測試，通過顆粒碰撞噪聲檢測（PAT）等剔除潛在缺陷。測試群組G為腔體封裝測試，針對特殊封裝結構的測試，例如機械衝擊（DROP）等。
關鍵技術
AEC-Q100標準為確保晶片在嚴苛汽車環境下的可靠性，建立了七大測試群組（A至G組）的完整考核體系。這七大群組分別為：A組（環境應力測試）、B組（壽命模擬測試）、C組（封裝完整性測試）、D組（晶圓製造可靠性測試）、E組（電氣驗證測試）、F組（缺陷篩選測試）和G組（腔體封裝測試）。這些測試共同覆蓋了從晶片設計、晶圓製造到封裝組裝的整個生命周期，模擬汽車運行中的極端溫度、濕度、機械振動、電氣干擾等各種應力條件。
關鍵測試項目包括溫度循環測試(TC)，模擬車輛在冷啟動與高溫運行之間頻繁切換的場景，驗證晶片因熱脹冷縮導致的熱疲勞壽命。高加速濕熱測試(HAST)模擬高濕度環境，測試封裝防潮能力和金屬層腐蝕風險。高溫工作壽命測試(HTOL)讓晶片在高溫下連續工作數千小時，模擬發動機艙等高溫區域晶片的長期穩定性。機械衝擊測試(MS)模擬車輛顛簸路況或意外碰撞，檢驗封裝和內部連線的抗衝擊能力。
AEC-Q100認證需要3個獨立製造批次的樣品，以驗證工藝和設計的一致性。每個測試項目有規定的最小樣本數要求，且所有必測項目必須全部通過，遵循“零失效”原則。認證基於“按需測試”原則，可根據晶片的具體特性對標準中不適用的測試項目進行合理裁剪。AEC-Q100定義了多個溫度等級，不同等級對應不同的套用環境溫度範圍，測試條件也據此調整。
AEC-Q100是針對積體電路的可靠性測試標準。其同系列的其他標準包括AEC-Q101針對分立半導體器件，AEC-Q102針對光電子器件，AEC-Q200針對無源元件。
對於系列產品，AEC-Q100允許系列中的一個代表產品通過完整認證後，同系列的其他產品可通過關聯性分析來獲得資格認定，而無需重複進行所有測試。
市場表現
AEC-Q100標準是車規晶片領域的一項質量認證標準。眾多晶片廠商的產品已通過AEC-Q100認證，覆蓋了從射頻前端、感測器到計算與控制等廣泛領域。
例如，昂瑞微電子、瑞發科半導體、睿創微納、意法半導體及新芯航途等公司的部分晶片產品通過了AEC-Q100相關等級的認證。
相關榮譽
AEC-Q100標準在汽車電子行業被用於評估晶片的可靠性。通過該認證是產品獲得行業認可的條件之一。例如，有車規級ADC晶片曾憑藉通過AEC-Q100認證，獲得“金芯獎·卓越產品獎”。部分通過該認證的產品被收錄進行業可靠性分級目錄。
