6824軸承

6824軸承是符合工業標準的深溝球軸承型號，主體結構由套圈、保持架和鋼球組成，具備同時承受徑向負荷與部分軸向負荷的能力。其基本參數包含內徑120mm、外徑150mm、厚度16mm，重量約0.549kg至0.555kg。該型號在脂潤滑條件下最高轉速達4000r/min，油潤滑時可提升至4800r/min，額定動載荷28.3kN，靜載荷31.5kN。套用場景覆蓋彎曲試驗機、圓錐齒輪減速機、柱塞泵、污水處理設備等20餘類工業設備，允許外殼孔與軸存在8ˊ-16ˊ的傾斜角。

基本介紹

• 內徑：120mm
• 外徑：150mm
• 厚度：16mm
• 動載荷：28.3kN / 28.9kN
• 靜載荷：31.5kN 或 33.0kN
• 極限轉速：4000-4800r/min

技術參數

• 尺寸參數：內徑120mm，外徑150mm，厚度16mm，最小單側倒角尺寸0.5mm
• 重量範圍：依照製造工藝差異，整體重量分布在549克（NACHI品牌）至555克（NTN品牌）區間
• 軸向安裝尺寸：軸肩最小直徑125mm（da(min)），外殼擋肩最大直徑145mm（Da(max)），裝配表面粗糙度Ra≤1μm

性能指標

• 承載能力：徑向基本額定負荷28.3kN（NACHI）至28.9kN（NTN），軸向靜負荷承載極限31.5kN（NACHI）至33.0kN（NTN）
• 轉速特性：脂潤滑工況下最高轉速4000r/min，油潤滑工況可提升至4800r/min
• 游隙調整：通過增大徑向游隙可替代角接觸球軸承使用，但需同步調整軸向定位裝置

型號對照

• 國際標準：對應ISO 15:2017標準中'62系列'深溝球軸承規格，與NTN 6824參數體系一致
• 舊式型號：國內曾用編號8000024，現行標準採用6824序列代碼
• 替代型號：相同內徑可選用7224B/DB組合軸承或NNU4924圓柱滾子軸承，同系列包含61824N、6813Z等派生型號

結構變型

• 密封形式：提供非接觸式橡膠密封變型（後綴代號ZZ），防塵蓋密封變型（後綴代號2Z）
• 止動槽設計：部分版本在外圈設定止動槽（後綴代號N），配合止動環實現軸向定位，槽深0.5mm、寬度2.5mm
• 材料最佳化：高溫工況可選用Cronidur 30不鏽鋼版本

套用領域

• 傳動系統：用於圓錐齒輪減速機輸入軸支撐
• 液壓設備：安裝在柱塞泵曲軸箱體，工作壓力上限35MPa，溫度耐受-30℃至120℃
• 實驗裝置：集成於彎曲試驗機載入機構，循環次數≥1×10次的設計壽命
• 環保機械：套用於污水處理設備攪拌軸支撐位

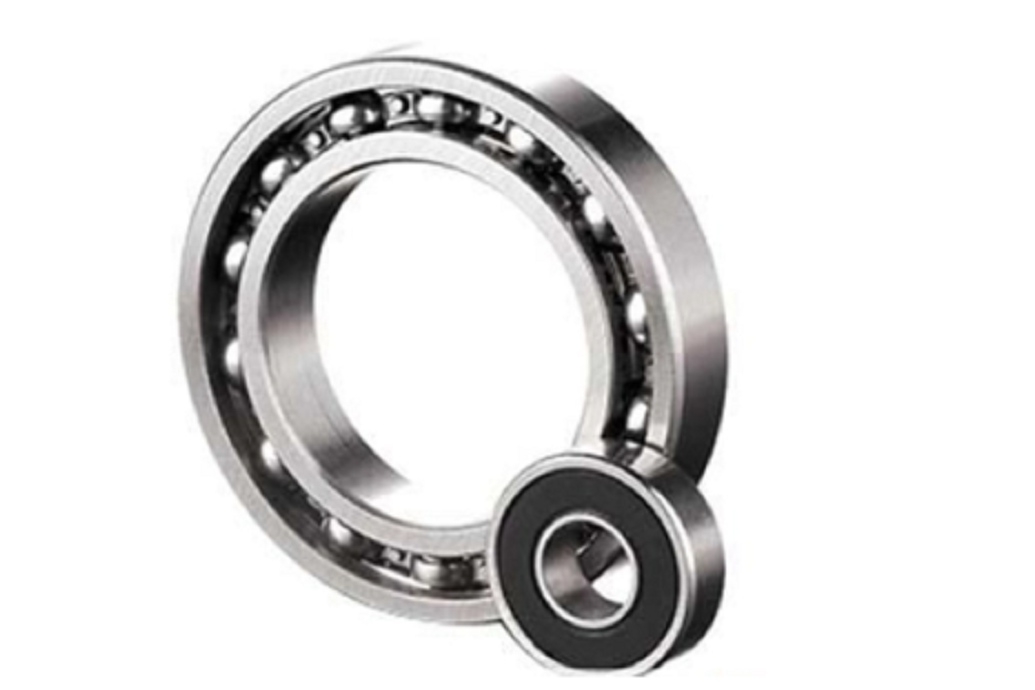

6824軸承的圖片
