3DD15D

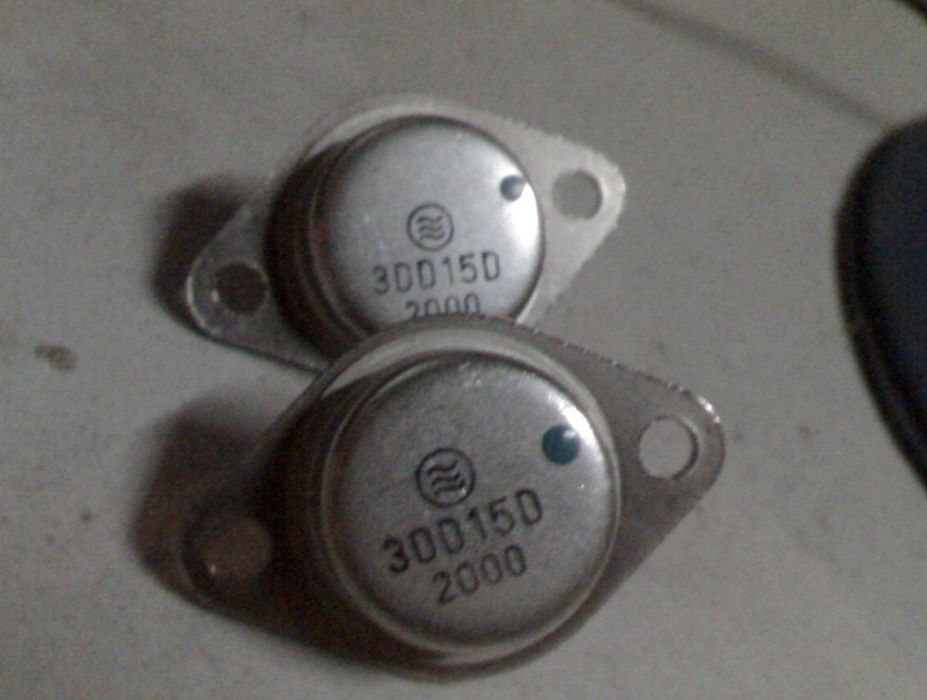

3DD15D是一種矽NPN型低頻大功率晶體三極體，具有集電極-發射極電壓300V/200V、集電極電流5A、額定功率50W等參數。該器件由西安驪創電子科技有限公司採用三重擴散工藝生產，具備抗燒毀能力強、溫度穩定性好等特點。其套用涵蓋低頻功率放大、電源調整及低速開關等領域。此外，3DD15D可與BDX23、BDX25等型號互換兼容。

基本介紹

• 結構類型：NPN矽管
• 集射電壓：300V/250V
• 額定電流：5A
• 封裝形式：金屬封裝
• 質量等級：普軍級
• 擊穿電壓：250V

結構參數

• 採用矽NPN結構，集電極-發射極電壓為300V/200V，集電極電流5A，額定功率50W，特徵頻率≥1MHz，電流放大係數β≥30，擊穿電壓250V
• 擊穿電壓為250V，使用溫度範圍為-55°C至175°C
• 提供金屬封裝、TO-3P、TO-220等多種封裝形式

生產製造

• 採用三重擴散工藝製造，具有抗燒毀能力強、二次擊穿耐量高及溫度穩定性好等特性
• 部分產品符合軍標級質量標準，由專業化電子元器件供應商提供現貨支持

套用領域

• 低頻功率放大：適用於單管放大電路，電源電壓不同時輸出功率可達0.1W～4W（截至2018年）；在50W電晶體功放電路中常與2SC5200等大功率管搭配使用
• 電源調整：可用於改進JK50-1型電晶體擴音機的調整管，替代3AD30C或3AD53C等型號，改進後連續工作6～8小時無明顯溫升
• 大功率開關：在開關式穩壓電源等電路中表現優異，具有飽和壓降低、開關性能好等特點

兼容型號

• 可與BDX23、BDX25型號互換使用
