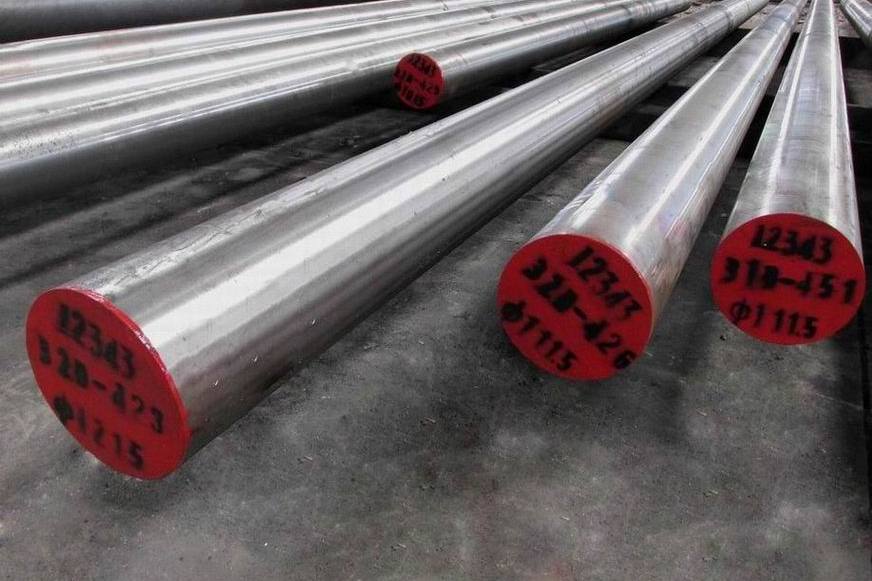

基本介紹
- 中文名：1.2343模具鋼
- 類別：模具鋼
注意事項,
注意事項
1.2343模具鋼特性：
1.高抗熱性熱作模具鋼、 2.各個方向優秀的韌性和延展性、 3.高抗熱疲勞性及耐磨性、4.可施以氮化、 5.良好的拋光性、 6.良好的尺寸穩定性、7.較好的淬透性、 8.比常規熔煉鋼有更好的等向性、 9.也可用於冷作模、
1.2343熱處理：
鍛造 軟化退火 淬硬 回火
1050-850℃ 820-840℃ 1000-1030℃ 530-680℃
純淨度：按照ASTM E45方法A，A硫化物≤0.5，B氧化物，C矽酸鹽和D球狀氧化物各≤1或者DIN 50602-K1≤10 或者按客戶要求。
鋼材出廠狀態：軟化退火，良好的微觀結構，硬度最大至229HB或者調質到客戶要求。
運用狀態：30-53HRC。
1.2343化學成化：
C Si Mn P S Cr MO V
0.36-0.42 0.8-1.2 0.30-0.50 ≤0.015 ≤0.002 4.80-5.20 1.1-1.4 0.30-0.50
超音波檢驗：
ASTM A388-FBH max.3mm(1/8inch)或者SEP 1921-test group3-classE/e或者按客戶要求。
1.2343主要套用：
1.壓鑄模具（模仁、嵌塊、模芯、分流錐、氮化頂針、）
2.擠壓模（模仁、模墊、阻流塊、）
3.鋁、銅、鎂、的熱壓成形模、
4.冷沖載、熱剪、緊縮環及耐磨部件、
對應國產牌號：4Cr5MoVSi
對應日本牌號：SKD6
對應美國牌號：H11
對應英國牌號：BH11
對應法國牌號：3431Z38CDV5
