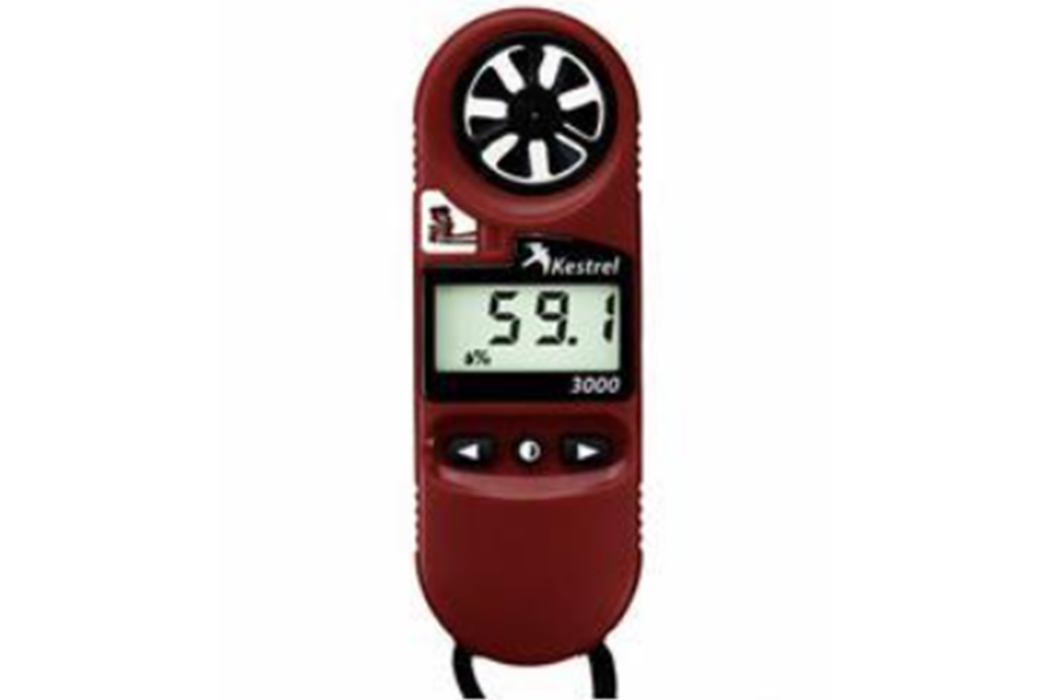

風速檢測儀

風速檢測儀採用高性能風速感測器和整機微電腦檢測控制儀，可同時監測並顯示測量風速變化。風速檢測儀性能穩定﹑可靠，靈敏度及精度高，能長期工作於野外惡劣環境中。

基本介紹

• 中文名：風速檢測儀
• 儀器：高性能風速感測器和整機微電腦
• 用途：測量風速變化
• 類型：測量儀器
• 測量範圍：0-30m/s
• 採用設備：高性能風速感測器等

儀器概述

風速檢測儀廣泛用於氣象、溫室、樓宇等需要進行風速檢測領域中使用。風速採用LED方式數字顯示 ,風速的測量範圍：0-30m/s ,檢測儀儀可設定和顯示風速的上限值和下限值,風速檢測儀可控制輸出設備或接風屏器進行輸出報警.

工作原理

1、風向部分由保護風杯的護圈所支撐。由風向標、風向軸及風向度盤等組成，裝在風向度盤上的磁棒與風向度盤組成磁羅盤用來確定風向定位。當旋轉處於風向度盤外殼下的托盤螺母時，托盤把風向度盤托起或放下，使雛形軸承與軸尖離開或接觸。風向指示值由風向指針在風向度盤的穩定位置來確定。

2、風速感測器採用的傳統三杯旋轉架結構.它將風速線性地變換成旋轉架的轉速.為了減小啟動風速，採用塑制的輕質風杯，錐形軸承支撐，在旋轉架的軸上固定有一個齒狀的葉片，當旋轉架在隨風旋轉時，軸帶動著葉片旋轉，齒狀葉片在光電開關的光路中不斷切割光束，從而將風速線性的變換成光電開關的輸出脈衝頻率。

儀器內的單片機對風感測器的輸出頻率進行採樣、計算。最後儀器輸出瞬時風速，一分鐘平均風速、瞬時風級、一分鐘平均風級，平均風級風級對應的浪高。測得的參數在儀器的液晶顯示器上用數字直接顯示出來。

為了減小儀器的功耗，儀器中的感測器和單片機都採取了降低功耗的專門措施。為了保證數據的可靠性，儀器中還帶有電源電壓檢測電路。當電源電壓底於3.3V左右時，儀器顯示器顯示“欠壓”，提示用戶電源電壓太底數據已不可靠應及時更換電池。儀器內還設有電源控制電路，用電路來替代機械開關來控制儀器的投斷電。
