風速報警儀

風速報警儀

風速報警儀(Anemometer)由微處理器和高動態特性的測風感測器組成,可觀測大氣中的瞬時風速和以及二分鐘、十分鐘平均風速,具有風速報警設定和報警輸出控制功能;風速報警儀採用雙屏顯示輸出,風速顯示採用高亮LED數碼管顯示,觀察距離遠,並適合於光線較暗和夜間使用,參數設定採用圖形液晶LCD顯示,人機界面友好;風速報警儀自帶聲光報警器,風速超限時報警器發出聲光報警,提醒操作人員注意安全,同時產生一路繼電器開關量輸出。

基本介紹

  • 中文名:風速報警儀
  • 外文名:Anemometer
  • 定義:風速超限時報警器發出聲光報警的儀器
  • 結構:由微處理器和高動態特性的測風感測器組成
風速報警儀,設計依據,測試方法,探頭選擇,技術性能指標,使用環境,

風速報警儀

產品概述:
風速報警儀由微處理器和高動態特性的測風感測器組成,可觀測大氣中的瞬時風速和以及二分鐘,十分鐘平均風速,具有風速報警設定和報警輸出控制功能;風速報警儀採用雙屏顯示輸出,風速顯示採用高亮LED數碼管顯示,觀察距離遠,並適合於光線較暗和夜間使用,參數設定採用圖形液晶LCD顯示,人機界面友好;風速報警儀自帶聲光報警器,風速超限時報警器發出聲光報警,提醒操作人員注意安全,同時產生一路繼電器開關量輸出。儀器採用掛壁式防水箱體,安裝方便,占用空間小,可靠性高。儀器的特點是重量輕,安裝使用方便,風速測量準確,數字顯示直觀清晰,是大中型建築塔機、起重機械、吊籃和索道纜車等操作安全保障不可缺少的風速檢測儀器。

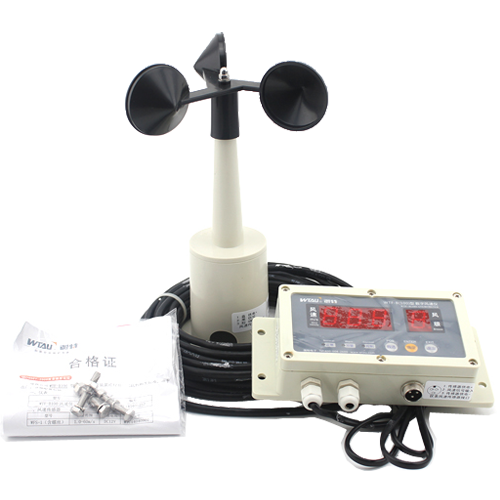

風速報警儀風速報警儀

設計依據

(1)建設部《塔機設計規範標準JB9462—88》技術要求4.1.2.1條“在起重機的最大安裝高度工作時,風速不大於20m/s。整體架設爬升或頂升操作風速不大於13m/s。”和4.5.6條“對臂架根部全交點超過50m的起重機應在頂部裝設風速儀。” (2)旅遊局對客運架空索道安全規範有關異常氣候情況的運營規定“最大瞬時風速超過15m/s時,必須停止運營”的規定設計製造的。

測試方法

風速測試有平均風速的測試和紊流成分(風的亂流1~150KHz、與變動不同)的測試。測試平均風速的方法有熱式、超音波式、葉輪式、及皮拖管式等,下面對這些風速的測定方法做一下說明。
報警儀報警儀
熱式風速測試方法:該方式是測試處於通電狀態下感測器因風而冷卻時產生的電阻變化,由此測試風速。不能得出風向的信息。除攜帶容易方便外,成本性能比高,作為風速計的標準產品廣泛地被採用。熱式風速計的素子使用白金線、電熱偶、半導體、白金卷線。白金線的材質在物質上最穩定。因此,長期安定性、以及在溫度補償方面都具有優勢。

探頭選擇

0至100m/s的流速測量範圍可以分為三個區段:低速:0至5m/s;中速:5至40m/s;高速:40至100m/s。風速儀的熱敏式探頭用於0至5m/s的精確測量;風速儀的轉輪式探頭測量5至40m/s的流速效果最理想;而利用皮托管則可在高速範圍內得到最佳結果。正確選擇風速儀的流速探頭的一個附加標準是溫度,通常風速儀的熱敏式感測器的使用溫度約達+-7˚C。特製風速儀的轉輪探頭可達35˚C。皮托管用於+35˚C以上。

技術性能指標

·起動風速:<0.4m/s
·測量範圍:0.4~70m/s
·解析度:0.1m/s
·測量精度:0.4+2%×實際風速
·採樣時間:3秒
·顯示:雙屏顯示,高亮數碼管顯示風速(m/s),液晶屏顯示選單
·報警方式:聲光報警
·電源:220VAC 50Hz

使用環境

·主機 溫度:-10~50℃;
·濕度:20%~90%RH;
·探頭 溫度:-22℃~+50℃
報警繼電器輸出容量:1A 220VAC
