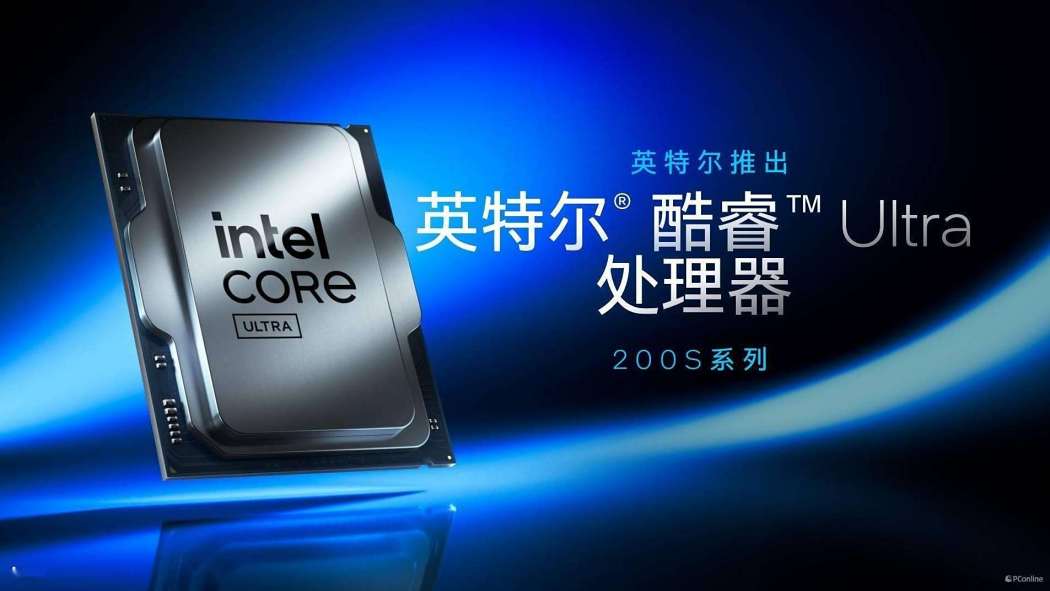

酷睿Ultra 200S是英特爾於2024年10月10日發布的AI PC台式機處理器系列，包含5款未鎖頻型號（如酷睿Ultra 9 285K），主打高性能計算與AI加速功能。其採用FCLGA1851插槽，基於Foveros 3D封裝技術集成計算、GPU、SOC等模組，搭載最多8個Lion Cove性能核和16個Skymont能效核，單執行緒與多執行緒性能較前代分別提升6%和14%，首次引入NPU單元，綜合AI算力達13 TOPS。製造工藝採用TSMC N3B（CPU）、N5P（GPU）及N6（I/O模組），三級快取容量36MB。
該系列處理器核顯基於Xe-LPG架構，支持DirectX 12 Ultimate、XeSS超解析度及8K60 HDR視頻編解碼。記憶體支持DDR5 6400與ECC技術，華碩Z890主機板通過BIOS升級可支持DDR5 7200 JEDEC認證配置，超頻機制通過16.67MHz時鐘顆粒度、獨立BLCK調節及DLVR分核電壓控制提升靈活性。配套800系列晶片組提供24條PCIe 4.0通道及Thunderbolt™ 4接口，日常套用功耗較前代降低58%。
2025年4月23日推出的“Intel 200S Boost”功能為不鎖頻型號提供官方超頻配置檔案，可實現約7%的遊戲性能提升，兼容Z890主機板且不影響保修。2025年CES期間發布的微碼更新使《賽博朋克2077》等遊戲性能提升最高達26%。該系列處理器在2025年京東618促銷期間銷量同比增長400%。
基本介紹
- 中文名：酷睿Ultra 200S
- 上市時間：2024年10月10日
- 所屬品牌：英特爾
- 產品類型：處理器
處理器設計,產品簡介,製造工藝,發展歷史,平台優勢與長期價值,性能最佳化與軟體支持,規格與定價,核顯,超頻,
處理器設計
酷睿 Ultra 200S 處理器採用 FCLGA1851 插槽，基於 Foveros 3D 先進封裝技術，在基礎模組上配備了計算模組、GPU 模組、SOC 模組、I/O 模組和填充模組。
其配備最多 8 個 Lion Cove 架構性能核和 16 個 Skymont 能效核，搭載 4 Xe 核心規模 Xe-LPG 架構核顯，首次為發燒友引入 NPU 單元。該系列處理器還將搭配全新的 800 系列晶片組。
英特爾表示，酷睿 Ultra 200S 處理器上的 Lion Cove 相較於上一代處理器上的 Raptor Cove 在 IPC 上提升 9%，而 Skymont 相較於上代 Gracemont 的 IPC 提升更是達到了 32%。
酷睿 Ultra 200S 上的每個獨立性能核擁有 3MB L2 快取，較第 14 代酷睿台式機處理器高出 50%。P-Core的二級快取從2MB增加到3MB，其次P-Core取消了超執行緒技術（Hyper-Threading Technology，HTT），且二級快取在P-Core上按照每個核心進行分配，而每4個E-Core集群可以共享4MB二級快取。最終P-Core與E-Core能夠同時共享36MB三級快取。
英特爾宣稱Lion Cove支持基於AI的電源管理，時鐘間隔進一步精細化到 16.67MHz，而 Skymont 核心具備更深的佇列，AI吞吐量達以往產品能效核的2倍。
酷睿Ultra 200S的Xe核顯基於 Xe-LPG 圖形架構，擁有最多 4 個 Xe 核心，配備 4MB L2 快取，配備最多 4 個光線追蹤單元，全面支持 DirectX 12 Ultimate API，支持 DP4a 指令和 XeSS 超解析度技術。
產品簡介
酷睿Ultra 200S處理器家族包括英特爾酷睿Ultra 9 285K處理器等5款未鎖頻台式機處理器，擁有最多8個全新的疾速性能核，以及最多16個全新的能效核。與上一代相比，單執行緒速度提升了6%，多執行緒速度提升了14%。
製造工藝
酷睿 Ultra 200S 採用了TSMC N3B工藝，GPU為TSMC N5P工藝，I/O模組則採用了TSMC N6工藝，並且通過英特爾Foveros 3D封裝工藝進行封裝。這一組合工藝使得酷睿Ultra 200S旗艦型號Ultra 9 285K在同等性能輸出下，相比前代產品功耗降低近100W，且高端型號僅需優質雙塔風冷即可有效散熱。得益於突破性的能效比，該系列處理器的散熱系統配置成本顯著降低，旗艦型號可節約數百元散熱預算，同時支持使用主流級電源（850W/750W）替代傳統千瓦級電源。
發展歷史
2024年10月10日，英特爾正式發布英特爾酷睿Ultra 200S系列處理器家族，將AI PC功能擴展至台式機平台。
2024年10月25日，英特爾在北京舉辦了英特爾酷睿Ultra 200V移動處理器品鑑會暨AI PC生態大會，以及英特爾酷睿Ultra 200S台式機處理器發布會。
平台優勢與長期價值
LGA1851接口採用全新物理設計，原生支持雷電4協定併兼容未來雷電5標準，通過PCIe 5.0通道拆分可同時支持多塊高速NVMe SSD與獨立顯示卡滿速運行，配合CUDIMM記憶體規範可穩定支持8000MHz以上DDR5記憶體。相比上一代LGA1700平台，LGA1851作為新啟用的接口標準能完整支持未來兩代處理器升級，其主機板在二手市場的殘值率預計比LGA1700高30%以上。
旗艦型號酷睿Ultra 9 285K實際測試顯示，其滿載功耗較前代降低100W以上，使得850W電源即可滿足搭載RTX 5090級別顯示卡的整機需求，相比傳統千瓦電源方案節省20%-30%成本。配套800系列晶片組提供24條PCIe 4.0通道及Thunderbolt™ 4接口，日常套用功耗較前代降低58%。
性能最佳化與軟體支持
APO（套用最佳化器）通過雲端更新策略實現一鍵最佳化執行緒調度，在《三角洲行動》等遊戲中可智慧型解決掉幀問題並提升幀率穩定性。英特爾持續推出BIOS與微碼更新，通過最佳化電壓控制實現功耗降低與性能提升，該系列處理器展現出持續進化的使用體驗。針對K版本處理器，Xe媒體引擎支持視頻處理任務最佳化，如在Adobe Premiere Pro中提升4K視頻回放與即時渲染效率。
規格與定價
英特爾酷睿 Ultra 200S 處理器首發型號共 5 款，均配備 13 TOPS NPU 單元，各型號規格與定價如下：
Ultra 9 285K：8P+16E，24 執行緒，4 Xe 核心，最高睿頻 5.7GHz，建議電商零售價 589 美元；
Ultra 7 265K：8P+12E，20 執行緒，4 Xe 核心，最高睿頻 5.5GHz，建議電商零售價 394 美元；
Ultra 7 265KF：8P+12E，20 執行緒，無 GPU 核心，最高睿頻 5.5GHz，建議電商零售價 379 美元；
Ultra 5 245K：6P+8E，14 執行緒，4 Xe 核心，最高睿頻 5.2GHz，建議電商零售價 309 美元；
核顯
英特爾酷睿Ultra 200S系列桌面端處理器還對核顯進行了更新，基於Xe-LPG架構打造，擁有4組Xe核心，它還集成了高性能獨顯的所有核心特性，如硬體光追單元的加持、對於DP4A人工智慧加速引擎的支持，以及Intel XeSS的支持等。不過由於XMX引擎的缺失，所以XeSS的效率是低於Lunar Lake上的核顯。
新處理器上還有全新的Xe媒體引擎，支持從JPEG/MPEG和AVC到更高級的VP9、HEVC和AV1編解碼器，支持高達8K60 HDR的解碼；對於編碼，它支持高達8K解析度、10位色彩和HDR。
顯示方面，最多可支持4屏輸出，支持HDMI 2.1、DP 2.1以及完整的eDP 1.4的輸出規範，解析度最高支持一個8K60 HDR，或者4個4K60 HDR，或者是更高刷新率的1080p或者1440p 360Hz。
超頻
酷睿 Ultra 200S 處理器支持最新的高速 DDR5 技術標準，支持高達192GB 的DDR5 6400記憶體。而對於企業用戶，ECC記憶體的支持也必不可少，同時這一代還支持新的DIMM技術，比如說UDIMM、CUDIMM、SODIMM以及CSODIMM，其中CUDIMM集成了時鐘驅動器，不僅提升了記憶體的極限頻率，還增強了系統的整體穩定性，讓記憶體模組能夠在更高頻率下保持穩定的運行狀態。
酷睿 Ultra 200S 系列在超頻上還做了不少改進工作，首先是16.67MHz核心時鐘頻率顆粒度，更細的顆粒度可以幫助玩家擠出每一絲的性能；其次是雙重基礎的時鐘頻率，SoC和計算模組將有獨立運行的BLCK，玩家能夠進行更細緻的頻率調整；同時這一代還加入了DLVR設計，每個核心都有相應的自己的電壓控制，允許對每個性能核心和效率核心集群，也就是 E-Core 集群進行單獨的電壓調節，相比之前的產品，實現更精準、更精細的調節。在極限超頻的時候，用戶也可以繞過 DLVR，實現更極限的超頻等。
