配筋圖

配筋圖是指表明鋼筋混凝土構件各類鋼筋數量，規格及其分布的圖紙。

基本介紹

• 中文名：配筋圖
• 外文名：reinforcerment drawings
• 學科：材料技術
• 領域：工程技術

簡介

配筋圖是指表明鋼筋混凝土構件各類鋼筋數量，規格及其分布的圖紙。

內容

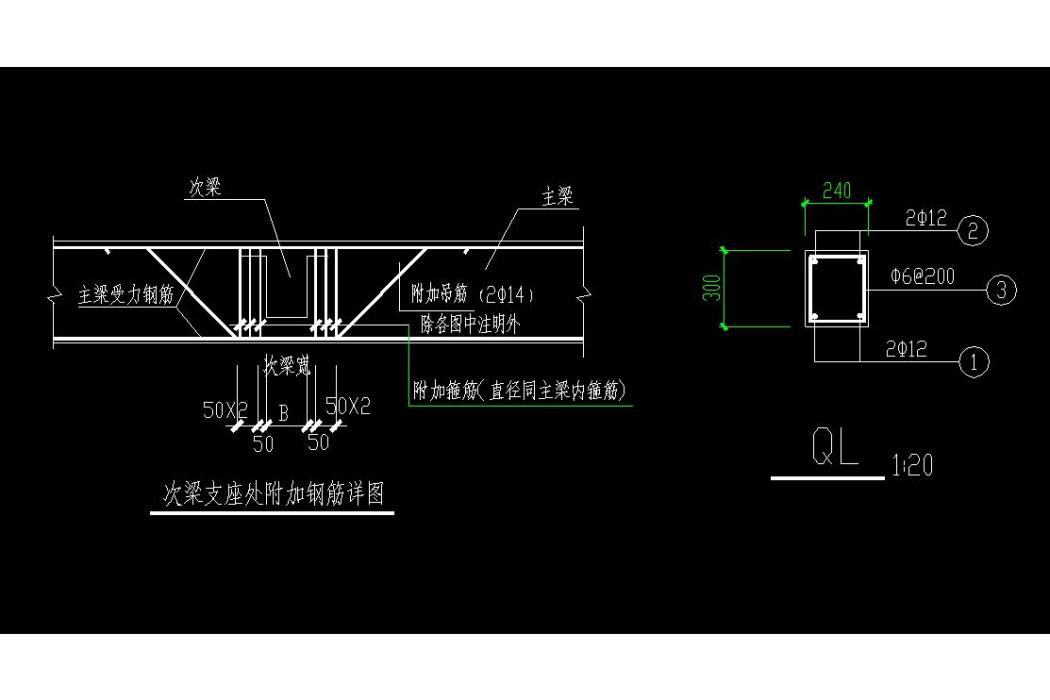

包括立面圖、截面圖和鋼筋詳圖。立面圖及截面圖相互對照，可看出整個構件的鋼筋排列情況。鋼筋詳圖則表示單根鋼筋的形狀及尺寸。

梁

1、平面注寫方式  

  平面注寫方式是在梁的平面布置圖上，將不同編號的梁各選一根，在其上直接註明梁代號、斷面尺寸B×H（寬×高）和配筋數值。

2. 截面注寫方式

舉例

梁平法施工圖是在梁的結構平面布置圖上，採用平面注寫方式或截面注寫方式表達的梁配筋圖；施工人員依據平法施工圖及相應的標準構造詳圖進行施工，故稱梁平法施工圖。
