過氯綸

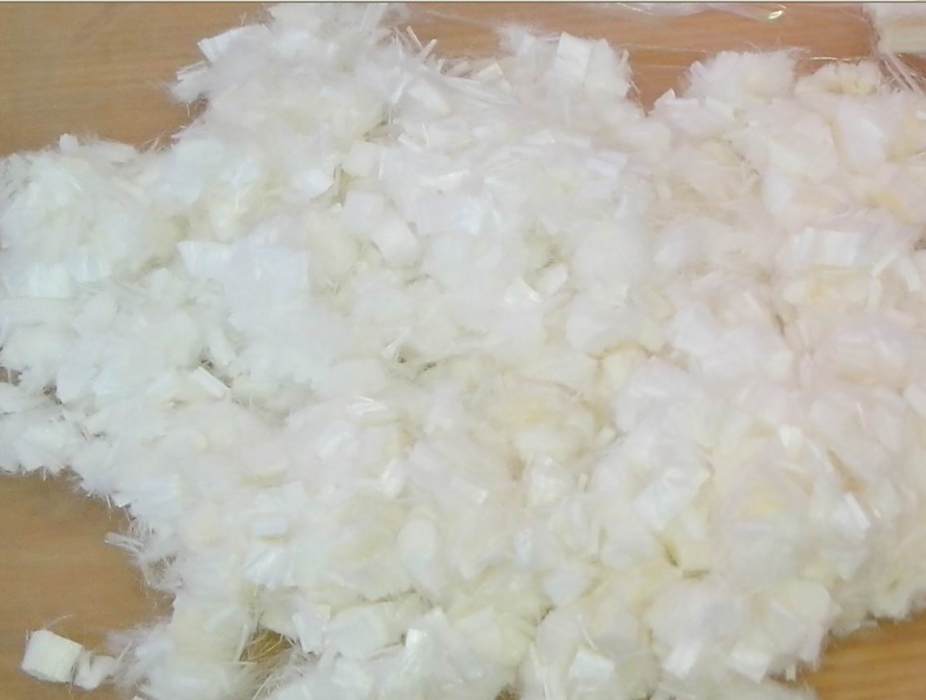

過氯綸也稱過氯乙烯纖維，它是懸浮PVC樹脂經溶液氯化法生產的過氯乙烯樹脂粗造的纖維。

基本介紹

• 中文名：過氯綸
• 外文名：A chlorofibre
• 所屬學科：冶金工程
• 別名：過氯乙烯纖維

技術指標

纖維用過氯乙烯樹脂外觀白色或微黃色，為直徑8mm以下的疏鬆顆粒。無可見雜質，其技術指標見表。

指標項目	技術要求	指標項目	技術要求
含氯量/%，≥	61.0	水分/%，≤	0.5
比粘（0.2%樹脂環已酮溶液）	0．195～0．230	揮發分/%，≤	0.8
落球粘度(28%樹脂丙酮溶液，φ3．1 75mm鋼球)/s	50~130	灰分/%，≤	0.15
低分於物含量/%，≤	17	鐵含量/%，≤	0.02
透明度(9%樹脂丙酮溶液)/cm，≥	8	熱分解溫度/C，≥	90
		游離酸含量/‰	無

紡絲方法

過氯乙烯樹脂紡絲可採用乾法紡絲和濕法紡絲。乾法紡絲用來紡制長絲；濕法紡絲適用於生產短纖維，也可用於紡制長絲。

(1)乾法紡制長絲 乾法紡制過氯乙烯長絲的工藝過程與氯乙烯均聚物十法紡絲相似，紡出來的纖維再經拉伸、加拈即製得長絲。

(2)濕法紡制短纖維 過氯乙烯樹脂加入已有丙酮的溶解釜中，溶解成溶液後，經爪濾、脫泡後通過噴絲頭，再經凝固浴成形和冷熱拉抻，然後上油、捲曲、切斷和乾燥即得讓氯乙烯短纖維。

性能和用途

過氯乙烯纖維斷裂強度約1．2~2．0cN/dtex。與氯乙烯均聚物纖維相比耐酸鹼性較好，耐熱耐光性較差。主要用於製造化工濾布和化工工作服。

由於要經氯化過程，過氯乙烯樹脂比氯乙烯均聚樹脂成本要高，而過氯乙烯纖維性能與氯乙烯均聚物纖維相比並無突出優越之處。諸如強度、耐熱耐光性和對有機溶劑的穩定性反而不如氯乙烯均聚物纖維。從70年代以來已逐步由氯乙烯均聚物纖維取代。
