起重索

起重索是指承擔拖集、提升工作的繩索。常用於纜索起重機等工程機械或者作為索道起重索。

基本介紹

• 中文名：起重索
• 外文名：Lifting rope
• 圖注符號：LFL
• 相關：起重設備
• 校核參數：抗拉強度
• 套用領域：橋樑、索道工程

起重索的計算

起重捲筒入端張力的計算

從定滑輪繞出時的起重索捲筒入端張力可由下式計算：

式中，f——滑輪組的總阻力係數；

a—船朽槓厚—滑輪組倍率，亦稱滑輪組有效繩數；

k——起重索由定滑輪繞出至起重捲筒的導向滑輪數目；

μ——滑輪組系統省力係數；

Q——計算起重量。

起重索的強度條件

起重索的強度計算只考慮抗拉強度，其條迎陵牛件式為：

式中，——鋼索破斷張力；

——計算而得到的起重索捲筒入端張付簽地力；

[]——起重索許用安全係數≈4~6。

纜索起重機的穿索方法

（1）第一種裝置法

起重索從起重絞車引出，經過右塔架的滑輪直接連到起重小車，如圖1所示：

圖1 第一種裝置法示意圖

（2）第二種裝置法

起重索經過起重小車後，再連線到左面塔架上，如圖2所示：

圖2 第二種裝置法示意圖

索道起重索的設計與計算

索道起重索的工作結構，基本上都屬於自由端從定滑輪繞出的單式滑輪組的工作結構。所以，索道起重索的設計與計算，主要應以計算起重索進入起重捲筒時的張力 。

（1）對於沿途只有定滑輪導向的起重索，可如圖3所示，先算出與運載跑車相連，進入第1個導向滑車的張力 ，有

式中，Q表示起重索的計算起重量， 表示定滑輪的摩擦阻力，且

式中， 、 、 分別表示起重索的剛性係數、滑輪軸徑中的摩擦係數和鋼絲繩在燥蜜舉滑輪上的包角。D、d分別表示滑輪和滑輪軸承的直徑。

圖3 起重索的張力

（2）逐個算出各個導向滑車滑輪繞出端的張力 ，有

式中， 表示起重索在前一個定滑輪上的摩擦阻力，計算方法應與 相同，直到最後一個導向滑車，進入起重索的起重捲筒。

（3）對於增力式索道，起重索從載重跑車固定滑輪上繞出端的張力榆酷簽 ，見圖4所示，應分別為

式中，f表示滑輪的阻力係數（滾珠軸承、有青銅襯套滑動軸承和無青銅襯套滑動軸承滑輪的阻力係數分別為1.02、1.04、1.06），a表示滑車組的有效繩數（也是增力滑輪組的總滑輪數）。

圖4 增力滑車組示意圖

（4）如圖5所示，如果起重索從跑車固定滑輪上繞出後，又經過了K個導向滑車才進入起重捲筒的進入端的張力 應為

式中，f表示導向滑車的阻力係數。

圖5 起重捲筒的進入端

（5）協己漏臘起重索的安全校核。詢踏起重索的安全係數，一般取n=5~6，有

常用的起重索具

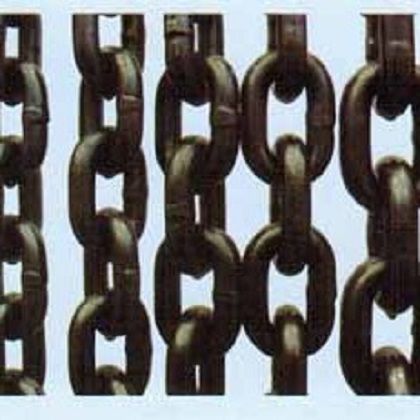

常用的起重索具包括鋼絲繩、化學纖維繩、白棕繩、鏈條鎖具等。
