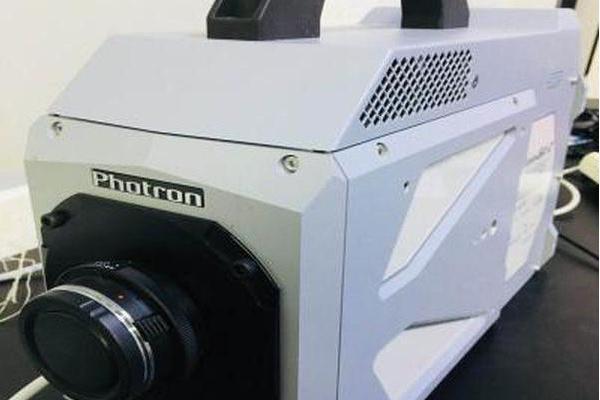

超快速CMOS相機是基於互補金屬氧化物半導體技術開發的高速成像設備，其核心能力為捕捉瞬間動態現象。2020年12月，該設備最高可實現每秒100萬幀（1000000 fps）的超高速圖像採集。
基本介紹
- 最高幀率：100萬fps
- 感測器：CMOS晶片
- 套用類型：瞬態現象捕捉
- 技術類別：光電成像技術
- 資料時效：2020年12月
技術特徵,性能參數,套用領域,系統構成,技術演進,
技術特徵
採用CMOS圖像感測器作為核心元件，通過並行信號讀取架構實現高速採集能力。相較傳統CCD器件，CMOS方案在高速成像場景下具有更高的集成度。
感測器陣列採用背照式結構設計，在維持高靈敏度的同時突破常規相機的幀率限制。通過像素分組並行輸出的工作機制，可在單次曝光周期內完成高速圖像獲取。
性能參數
截至2020年12月，該機型具備以下核心性能指標：
- 最高幀率可達1,000,000 fps（百萬幀/秒）
- 解析度支持多種可調模式
- 配備光學接口適配器兼容主流顯微系統
- 內置觸發同步接口支持多設備聯用
套用領域
主要套用於需要捕捉微秒級瞬態過程的科學研究場景，包括但不限於：
- 彈道軌跡追蹤分析
- 流體力學渦旋形成研究
- 材料衝擊斷裂過程觀測
- 高速粒子運動軌跡記錄
在工業檢測方向可用於高速圖像獲取。
系統構成
整套成像系統包含三大核心模組：
- 光學適配組件：含C口/F口標準接口適配器
- 數據處理單元：搭載FPGA晶片實現實時圖像預處理
- 存儲傳輸模組：支持PCIe高速接口與SSD陣列存儲
工作流程包含光信號接收、光電轉換、模數轉換、數據壓縮及傳輸四個階段。
技術演進
2020年技術疊代後，通過以下創新實現性能突破：
- 採用新型半導體摻雜工藝提升光電轉換效率
- 重構像素單元布局降低信號串擾
- 開發自適應噪聲抑制算法
- 最佳化散熱結構設計確保長期工作穩定性
