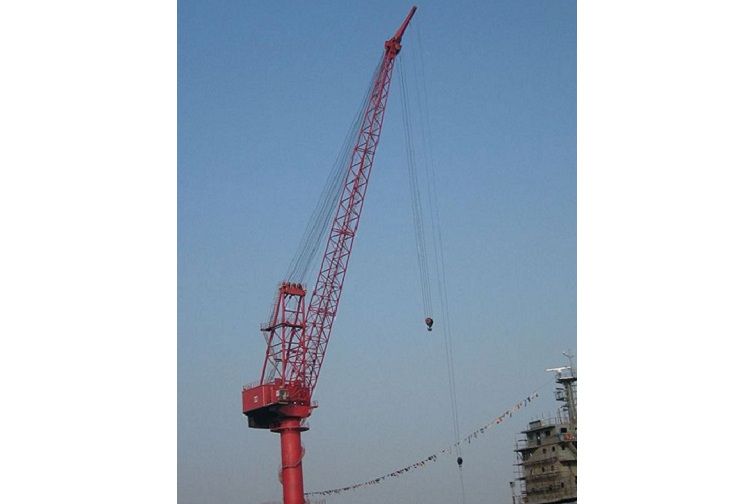

起重機(Crane)屬於起重機械的一種，是一種作循環、間歇運動的機械。起重機架的金屬結構由主梁和端梁組成，分為單主梁橋架和雙梁橋架兩類。
基本介紹
- 中文名：起重機架
- 外文名：gantry
單主梁橋架由單根主梁和位於跨度兩邊的端梁組成，雙梁橋架由兩根主梁和端梁組成。主梁與端梁剛性連線，端梁兩端裝有車輪，用以支承橋架在高架上運行。主樑上焊有軌道，供起重小車運行。橋架主梁的結構類型較多比較典型的有箱形結構、四桁架結構和空腹桁架結構。
箱形結構又可分為正軌箱形雙梁、偏軌箱形雙梁、偏軌箱形單主梁等幾種。正軌箱形雙梁是廣泛採用的一種基本形式，主梁由上、下翼緣板和兩側的垂直腹板組成，小車鋼軌布置在上翼緣板的中心線上，它的結構簡單，製造方便，適於成批生產，但自重較大。
偏軌箱形雙梁和偏軌箱形單主梁的截面都是由上、下翼緣板和不等厚的主副腹板組成，小車鋼軌布置在主腹板上方，箱體內的短加勁板可以省去，其中偏軌箱形單主梁是由一根寬翼緣箱形主梁代替兩根主梁，自重較小，但製造較複雜。四桁架式結構由四片平面桁架組合成封閉型空間結構，在上水平桁架表面一般鋪有走台板，自重輕，剛度大，但與其他結構相比，外形尺寸大，製造較複雜，疲勞強度較低，已較少生產。
空腹桁架結構類似偏軌箱形主梁，由四片鋼板組成一封閉結構，除主腹板為實腹工字形梁外，其餘三片鋼板上按照設計要求切割成許多視窗，形成一個無斜桿的空腹桁架，在上、下水平桁架表面鋪有走台板，起重機運行機構及電氣設備裝在橋架內部，自重較輕，整體剛度大，這在中國是較為廣泛採用的一種型式。
