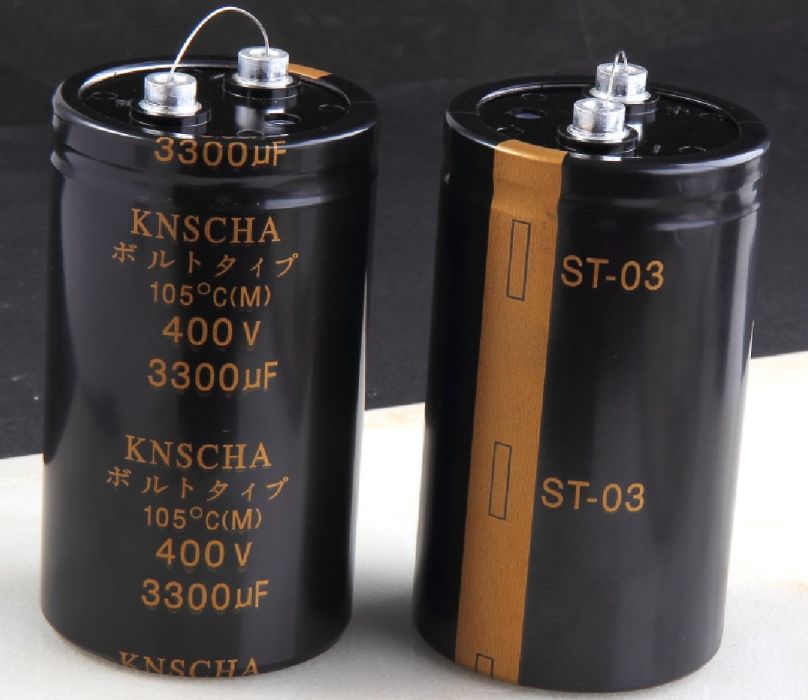

螺栓電容是以螺栓式接線柱作為電極連線結構的電容器件，主要套用於工業電力電子設備領域。其電極採用圓柱形螺絲結構，通過機械緊固方式實現可靠電連線，典型套用包含變頻器、不間斷電源（UPS）、光伏逆變器等高壓大電流場景。產品採用鋁電解介質製造，額定電壓覆蓋200V至700V範圍，容量可達33000μF，具備高紋波耐受、耐高溫（-40~105℃）及長壽命（2000-10000小時）特性。配套充電裝置採用電磁鐵與電容器螺絲實現可靠電接觸，專用放電裝置通過折彎結構與彈簧機構解決再生電壓問題。
基本介紹
- 類型：鋁電解電容器
- 電極結構：圓柱形螺栓式接線柱
- 額定電壓：200V-700V
- 套用領域：變頻器/UPS/逆變焊機
- 工作溫度：-40℃~105℃
- 使用壽命：2000-10000小時
結構特徵,技術參數,生產工藝,工業套用,配套技術設備,可靠性保障,
結構特徵
- 電極採用螺栓式接線柱設計，端子直徑17mm，螺紋規格為M6標準，雙端子間距31.7mm，通過機械緊固確保大電流場景下的連線可靠性
- 圓柱形鋁殼封裝，典型尺寸範圍直徑64-91mm，高度96-161.5mm，底部電極配置符合工業設備安裝規範
- 電容蓋設定極性觀察口，採用絕緣材料製造並與橡膠密封圈形成雙重限位結構
技術參數
- 容量範圍覆蓋1200μF至33000μF，允許偏差±20%
- 損耗值低於0.2，溫度係數達105℃，紋波電流承載能力優於普通電解電容
- 採用德國工藝標準製造，通過X光檢測及39道質量控制節點
生產工藝
- 包含開單、切割、卷繞、鉚焊接、浸漬、灌膠裝配等12道標準化流程
- 自動化率超80%，配備義大利卷繞機和全自動老化設備
- 實施11位數字編碼追溯系統，前8位為生產批號，後3位為產品序列號
工業套用
- 變頻器領域：用於直流鏈路濾波，典型型號400V2200μF（64×96mm）
- 光伏逆變器：採用450V2200μF規格螺栓電容滿足高壓需求
- 電動汽車充電樁：400V6800μF螺栓電解電容支持快速充放電
- 通信電源系統：通過底部螺栓連線實現模組化快速維護
配套技術設備
- 電磁充電裝置：採用電磁鐵替代傳統金屬夾，鐵芯設計為蓋狀圓筒結構，匹配電容器螺絲外形。通過硬質絕緣空心管支撐臂固定裝置，內置導線通道降低短路風險。批量充電系統可同步處理多組電容，充電效率提升30%。
- 折彎放電裝置：包含螺旋彈簧、凹形折彎和直角折彎三重結構。彈簧圈數≤3圈提供接觸壓緊力，凹形輪廓匹配電極軸向剖面，直角結構水平邊寬度等於電極外圓半徑，有效抑制再生電壓。
- 平放式老練裝置：採用平放設計避免損傷鋁端子螺紋，導向軸與調節軸組合提升熱傳導效率。
- 防水安裝結構：橡膠圈嵌入安裝孔適配不同直徑電容，正面緊固螺釘提升安裝效率。極性觀察口設計配合絕緣蓋體，凸緣結構實現雙重限位防護。
可靠性保障
- 包裝採用EPS泡沫墊固定，配備3kΩ導電膠條持續放電
- 六種裝箱規格適配不同直徑產品，卡板堆垛增強運輸防護
- 行業領先企業深圳市凱琦佳科技股份有限公司螺栓電容出貨量位居國內前三
