菱形道岔是鐵路系統中連線不同線路的關鍵設備，採用雙開轉轍機突破傳統單開道岔"非左即右"的限制，使列車能在複雜軌道網路中連續變軌。其核心結構由四個呈菱形分布的叉心及鋼軌腿構成，通過增大鋼軌截面尺寸與複合材質設計，顯著提升極端氣候適應性。在2025年春運期間，新豐鎮編組站日均辦理3.26萬輛貨物列車，依靠菱形道岔實現隴海線、寧西線等多條幹線間的列車轉換，保障民生物資運輸效率。
基本介紹
- 類型：軌道轉換設備
- 套用場景：鐵路樞紐、礦山軌道
- 結構設計：雙開轉轍機結構
- 耐候技術：複合鋼軌腿截面最佳化
- 技術優勢：減少軌道衝擊損耗
- 套用數據：日均辦理3.26萬輛列車
結構組成,技術特點,套用案例,技術發展,
結構組成
菱形道岔由四個呈菱形分布的叉心構成核心架構，叉心頂部設定"/"型軌槽，與四組鋼軌腿通過連線件形成穩定結構。一類鋼軌腿焊接於叉心軌槽內側槽口，二類鋼軌腿固定於外側槽口，相鄰鋼軌腿端部間距精確控制在3mm以內。礦山場景中的特殊設計包含四個單開道岔與直線軌組合，通過翼軌與尖軌對接形成交叉軌道通行能力。
技術特點
採用高合金鋼與低合金鋼複合結構，鋼軌腿中上部高合金鋼厚度大於下部低合金鋼，非工作邊設計為護軌結構以增強穩定性。通過將鋼軌腿截面尺寸增大至寬度≥150mm、高度≥159mm，使熱脹冷縮形變數減少30%，有效縮小軌縫寬度。該設計使設備在-40℃至60℃溫差環境下仍能保持結構強度，解決了傳統道岔在極端氣候下的軌縫安全隱患。
套用案例

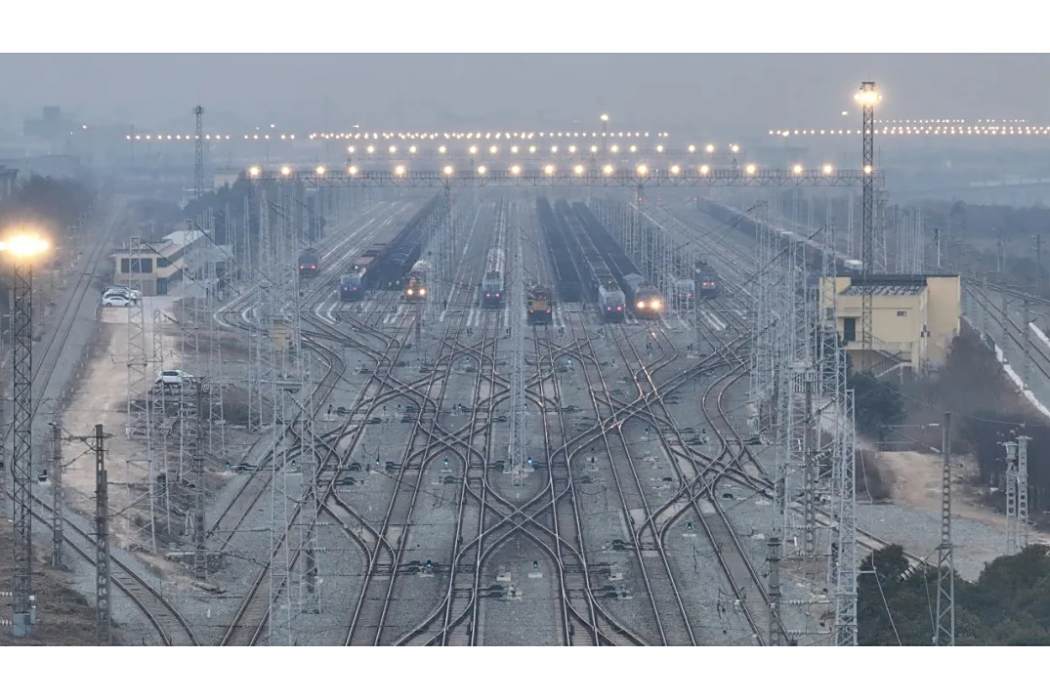

2025年新豐鎮編組站作為全國最大鐵路樞紐之一，運用175條線路中的菱形道岔實現貨運列車"蛇形走位"，通過自動化系統生成列車行駛路徑後，轉轍機能在15秒內完成軌道切換。該系統在春運高峰期每日引導超過2000列貨物列車完成煤炭、糧食等物資轉運，轉換效率較傳統設備提升40%。礦山場景中，菱形道岔的套用使交叉軌道占地面積減少，施工成本降低。
技術發展
從人工操作道岔到自動化控制的演進過程中，菱形道岔的轉轍機回響速度由早期3分鐘縮短至現代15秒。2024年專利技術通過最佳化鍛壓連線槽與縱接板設計，使鋼軌連線件的維護周期延長。國鐵西安局在2025年套用的新型道岔採用抗壓耐磨特種鋼材，使設備損耗率較2010年水平顯著下降。
