華碩Z87-PRO

產品設計

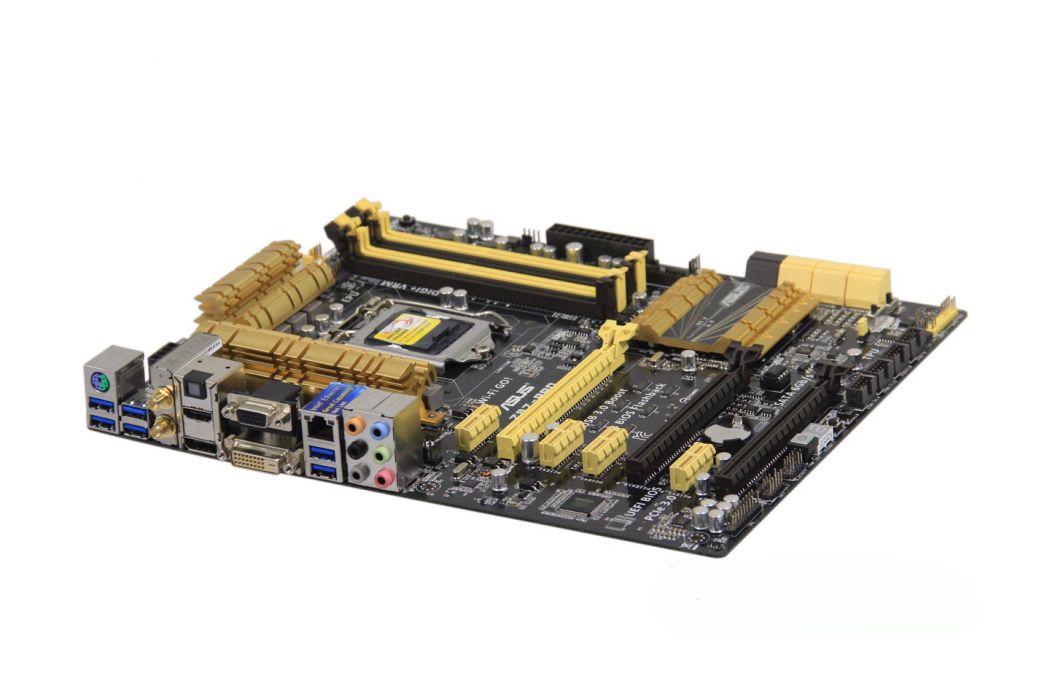

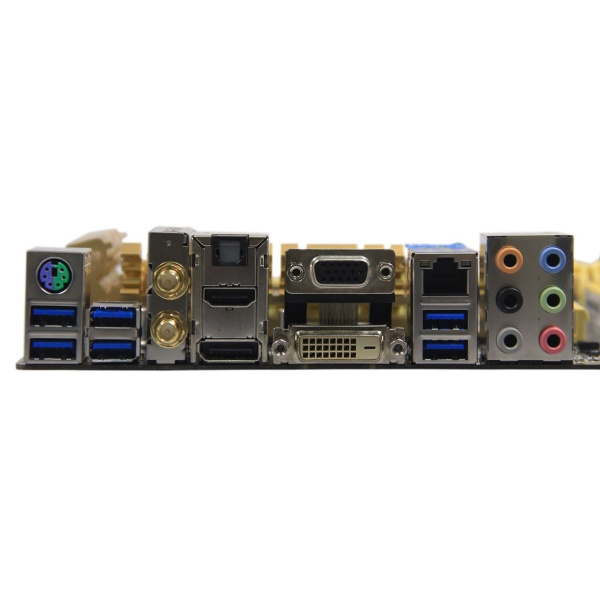

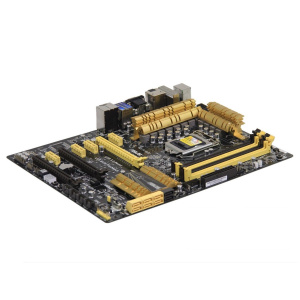

華碩Z87-PRO採用ATX大板型設計，尺寸為30.5×24.4厘米。主機板採用金黃配色，Mosfet電晶體覆蓋了金色散熱片，南橋晶片也覆蓋有散熱片以輔助散熱。主機板提供4條DDR3 DIMM記憶體插槽，支持最大32GB的雙通道記憶體。擴展插槽方面，主機板提供了3條PCI-E x16顯示卡插槽和4條PCI-E x1插槽，支持多顯示卡互聯技術。背板I/O接口包括1個PS/2鍵鼠接口、6個USB 3.0接口、1組VGA/DVI/HDMI/Display Port視頻輸出接口、1個千兆網路接口、1個光纖音頻接口和1組8聲道音頻接口，此外主機板板載還提供了2個USB 3.0接口和8個USB 2.0接口。

核心技術

華碩Z87-PRO主機板基於英特爾Z87晶片組，支持LGA 1150接口的第四代英特爾酷睿Haswell處理器。主機板採用了12+2相DIGI+ VRM/DRAM數字供電控制設計，使用全固態電容和全封閉式電感。主機板搭載華碩第4代雙智慧型處理器（TPU+EPU），具備一鍵啟用4重最佳化功能，通過華碩AI Suite 3智慧型管家3代系統，可將TPU智慧型加速處理器、EPU智慧型節能處理器、DIGI+數字供電控制和智慧型風扇處理器4項功能進行整體最佳化。

主機板在擴展性能上板載了3條PCI-E 3.0/2.0 x16高速插槽，支持AMD 3-Way CrossFireX及NVIDIA SLI多卡互聯技術。板載Intel I217V千兆網卡和Realtek ALC1150 8聲道音效晶片。主機板支持Wi-Fi GO!無線功能（部分V EDITION版本未配備）和藍牙4.0。主機板具備5項防護技術，包括DIGI+ VRM數字供電控制、ESD靜電防護、記憶體過電流保護、2.5倍耐用壽命的固態電容以及防潮不鏽鋼I/O接口。

發展歷史

華碩Z87-PRO主機板於2013年推出。2013年7月11日，華碩發布了該主機板的BIOS 1205版，主要改善了系統穩定性並修復了XMP問題。

主機板晶片
顯示晶片	CPU內置顯示晶片（需要CPU支持）
音頻晶片	集成Realtek ALC1150 8聲道音效晶片
網卡晶片	板載Intel I217V千兆網卡

處理器規格
CPU類型	Core i7/i5/i3
CPU描述	支持Intel 22nm處理器

記憶體規格
記憶體類型	4×DDR3 DIMM
最大記憶體容量	32GB
記憶體描述	支持雙通道DDR3 2933(超頻)/2800(超頻)/2600(超頻)/2400(超頻)/2200(超頻)/2133(超頻)/1866(超頻)/1600/1333MHz記憶體

存儲擴展
PCI-E標準	PCI-E 3.0
PCI-E插槽	3×PCI-E X16顯示卡插槽，4×PCI-E X1插槽
存儲接口	6×SATA III接口，2×SATA II接口

I/O接口
USB接口	8×USB3.0接口（2內置+6背板），8×USB2.0接口（內置）
視頻接口	1×DVI接口，1×VGA接口，1×Display Port接口，1×HDMI接口
電源接口	一個8針，一個24針電源接口
其它接口	1×RJ45網路接口，1×光纖接口，音頻接口，1×PS/2鍵盤接口

華碩Z87-PRO

基本介紹

產品設計

核心技術

發展歷史

市場反響

行銷與銷售

基本參數

詳細參數

相關詞條

熱門詞條

其它參數
多顯示卡技術	支持NVIDIA Quad-GPU SLI雙卡四芯交火技術支持AMD 3-Way CrossFireX三路交火技術支持AMD Quad-GPU CrossFireX雙卡四芯交火技術
超頻功能	支持
RAID功能	支持RAID 0，1，5，10
其它特點	無線：支持WiFi 802.11 b/g/n標準；支持藍牙4.0

主機板附屬檔案
包裝清單	華碩主機板 x1 說明書 x1 驅動光碟 x1 I/O擋板 x1 SATA數據線 x1

板型
主機板板型	ATX板型
外形尺寸	30.5×24.4cm
