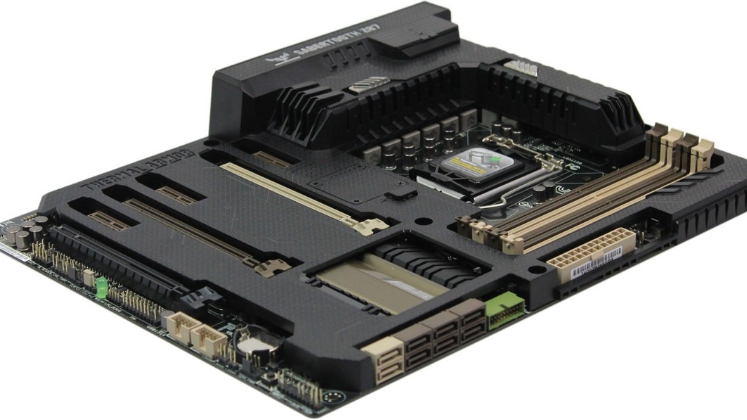

華碩SABERTOOTH Z87

華碩SABERTOOTH Z87是華碩於2013年推出的高性能電腦主機板，隸屬於TUF（The Ultimate Force）系列，採用Intel Z87晶片組，適配LGA 1150接口的第四代Intel酷睿處理器。該主機板定位為耐用型硬體，面向追求穩定性和超頻性能的用戶群體。

主機板採用TUF防護設計，配備導流裝甲與金屬強化底板，結合雙渦輪風扇最佳化散熱氣流。硬體配置包含八相數字供電、4條DDR3記憶體插槽（最大32GB/3200MHz）及3條PCI-E 3.0 x16插槽，支持多顯示卡交火技術。擴展接口包括6個SATA 6Gb/s、8個USB 3.0以及HDMI/DisplayPort視頻輸出。搭載智慧型處理器技術實現動態電源管理與散熱控制，並提供5年全國聯保服務。該型號現已停產，但仍憑藉軍工級用料和穩定表現獲得較高用戶評價。

基本介紹

• 中文名：華碩SABERTOOTH Z87
• 主晶片組：Intel Z87
• 記憶體類型：4×DDR3 DIMM
• 最大記憶體容量：32GB
• 集成晶片：音效卡/網卡
• 晶片組描述：採用Intel Z87晶片組
• 上市時間：2013年6月

產品沿革

華碩SABERTOOTH Z87是華碩TUF（The Ultimate Force，特種部隊）系列在Intel 8系（Z87晶片組）平台推出的主機板，這標誌著TUF系列所代表的軍工形象全面回歸。該主機板於2013年發布並上市，上市初期為2013年6月。

該型號現已停產。

產品規格

華碩SABERTOOTH Z87採用Intel Z87晶片組，支持LGA 1150接口的第四代Intel酷睿處理器，主機板提供4條DDR3 DIMM記憶體插槽，支持雙通道，最大容量32GB，支持頻率包括1333MHz、1600MHz和1866MHz。

擴展插槽包括3條PCI-E 3.0 x16插槽，支持NVIDIA SLI和AMD CrossFireX多卡技術，以及3條PCI-E 2.0 x1插槽，存儲接口提供8個SATA 6Gb/s接口，其中6個為晶片組原生，2個通過ASMedia ASM1061橋接晶片提供。

板載晶片集成Realtek ALC1150 8聲道高清音頻晶片，信噪比115dB，以及Intel I217V千兆網卡晶片，供電設計採用8相供電，使用通過軍工認證的“黑金”固態電容和合金電感等元件。

主機板採用ATX板型，尺寸為30.5×24.4厘米，背部I/O接口包括4個USB 2.0接口、4個USB 3.0接口、2個eSATA接口、1個HDMI接口、1個DisplayPort接口、1個光纖音頻輸出接口、1個千兆網路接口和1組多聲道模擬音頻接口，電源接口包括一個24針主電源接口和一個8針CPU輔助供電接口。

技術細節

華碩SABERTOOTH Z87主機板通過軍規用料、智慧型散熱與精準監控設計來提升穩定性與耐用性。

供電設計

主機板採用8相供電設計，每相採用一上兩下MOSFET配置，並使用通過軍規認證的合金電感與電晶體。電容部分採用日系“黑金”固態電容（Nichicon GU系列），可在-70℃至125℃寬溫下工作，具有更長的使用壽命。

板載晶片

主機板集成Realtek ALC1150音頻晶片，支持7.1聲道高清音頻輸出，信噪比達115dB。網路部分採用Intel I217V千兆網卡晶片。主機板通過ASMedia ASM1061晶片提供額外的2個SATA 6Gb/s接口和2個背部eSATA接口。Parade PS8201A晶片用於HDMI/DisplayPort信號延長與電平轉換，最佳化高清視頻輸出。硬體監控由NUVOTON NCT7802Y（或NCT6791D）晶片負責，為首款支持PCI-E 3.0的單顆監控晶片，用於溫度電壓偵測。華碩TPU智慧型加速晶片與DIGI+ ASP1103晶片共同構成DIGI+VRM雙智慧型供電引擎的核心。

PCB與散熱設計

主機板採用4層PCB設計，並配備TUF金屬底板以增強剛度，防止變形。散熱系統配備“導流裝甲”，由覆蓋主機板正面的塑膠導流罩和金屬背板構成風道。CPU供電區域設有雙嚮導流風道及可開關的“空氣閥”，用於調節氣流。主機板在CPU供電附近和傳統北橋位置提供了兩個輔助風扇安裝位，以加速熱量排出。

監控與附屬檔案

主機板搭載“熱敏雷達2代”技術，其核心為上述硬體監控晶片，並附帶熱敏偵測線，可靈活監控設備表面溫度。“防塵衛士”套件包括用於PCI-E插槽、記憶體插槽、背部I/O接口等各種接口的防塵塞。主要附屬檔案包括Q-Shield I/O擋板、Q-Connectors接線器、SLI軟橋、SATA數據線、輔助散熱風扇及支架等。

市場反響

有媒體評測提及，華碩SABERTOOTH Z87主機板的導流裝甲、熱敏雷達2代、軍規級元件等設計獲得肯定。在性能測試中，該主機板的各項跑分數據達到了Z87主流主機板的水準。該主機板在相關平台擁有788條口碑，評分9.7分（滿分10分制）。該主機板屬於TUF系列的旗艦型號，強調穩定性和耐用性，並提供5年質保服務。

重要參數

主機板晶片
顯示晶片	CPU內置顯示晶片(需要CPU支持)
音頻晶片	集成Realtek ALC1150 8聲道音效晶片
網卡晶片	板載Intel I217V千兆網卡

詳細參數

處理器規格
CPU類型	Core i7/i5/i3
CPU插槽	LGA 1150
CPU描述	支持Intel 22nm處理器

記憶體規格
記憶體描述	支持雙通道DDR3 1866/1600/1333MHz記憶體

存儲擴展
PCI-E標準	PCI-E 3.0
PCI-E插槽	3×PCI-E X16顯示卡插槽，3×PCI-E X1插槽
存儲接口	10×SATA III接口

I/O接口
USB接口	8×USB2.0接口（4內置+4背板），6×USB3.0接口（2內置+4背板）
視頻接口	1×Display Port接口，1×HDMI接口
電源接口	一個8針，一個24針電源接口
其它接口	1×RJ45網路接口，1×光纖接口，音頻接口

板型
主機板板型	ATX板型
外形尺寸	30.5×24.4cm

其它參數
多顯示卡技術	支持AMD Quad CrossFireX雙卡四芯交火技術
超頻功能	支持
RAID功能	支持RAID 0，1，5，10
其它參數	金屬底板，導流裝甲散熱技術，防塵衛士，熱敏雷達2代，軍規用料：日系黑金電容

主體
品牌	華碩 ASUS
型號	SABERTOOTH Z87
平台類型	Intel平台
晶片組
主/北橋晶片	Intel Z87
南橋晶片	無
集成顯示卡	需要搭配內建GPU的處理器
顯示輸出接口	1 x DP,1 x HDMI
支持CPU
接口類型	LGA 1150
兼容系列	英特爾 Socket 1150 支持第4代 Core i7/Core i5/Core i3 處理器
前段匯流排/HT匯流排	無
記憶體
記憶體規格	DDR3
記憶體插槽	4 x ddr3記憶體插槽
記憶體標準	DDR3 1866/1600/1333 MHz
最大記憶體容量	32GB
雙通道支持	支持
三通道支持	不支持
四通道支持	不支持
擴展PCI
多顯示卡支持	支持
PCI Express x16	3 x PCI Express3.0/2.0
PCI Express x1	3 x PCI Express 2.0
PCI 插槽	無
PCI Express x4	無
PCI Express x8	無
存儲設備
IDE	無
SATA	10 x SATA 6Gb/s
磁碟陣列	支持
RAID支持	RAID 0，RAID 1，RAID 5，RAID 10
軟碟機	無
SATA接口範圍	無
板載音效卡
音效卡類型	Realtek ALC1150
聲道數	7.1聲道
板載網卡
網卡類型	Intel I217V
最大網路速度	10M/100M/1000M
無線網卡	無
板載接口
內置音頻接口	1組
USB擴展接口	1組USB3.0,2組USB2.0
COM擴展接口	無
LPT擴展接口	無
IEEE 1394擴展接口	無
CPU風扇插座	2組
系統風扇插座	6組
S/PDIF 插座	1組
後置接口
PS/2	無
VGA接口	無
DVI接口	無
HDMI接口	1 x HDMI接口
DP接口	1 x DP接口
RJ 45網路接口	1 x RJ45接口
USB	8 x USB接口
COM接口	無
LPT接口	無
IEEE 1394	無
ESATA	無
音頻接口	6 x 3.5mm接口
光纖接口	1 x 光纖接口
S/PDIF 同軸接口	無
物理規格
板型結構	ATX
板型大小	30.5厘米 x 24.4厘米
電源接口	24+8
PCB規格	大板
特性
獨家特色	金屬底板 堅固的背部/導流裝甲散熱技術/防塵衛士/熱敏雷達2代/軍規用料： 日系黑金電容
