華碩P5QPL-AM是華碩於2009年推出的入門級主機板，基於Intel G41+ICH7晶片組設計，支持LGA775接口的Intel Core 2 Extreme/Quad/Duo系列處理器，併兼容45納米製程CPU。該產品採用uATX板型（24.4×19.3cm），集成Intel GMA X4500顯示核心，支持DirectX 10圖形處理，配備PCI-E x16獨立顯示卡擴展槽。

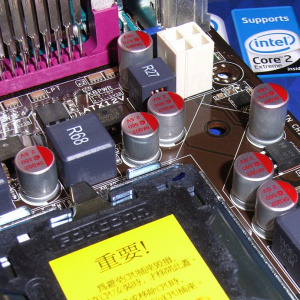

主機板搭載三相固態電容供電設計，支持雙通道DDR2 1066（超頻）/800MHz記憶體，最大容量8GB。擴展接口含4個SATA II、1個IDE接口、2個PCI和1個PCI-E x1插槽，背板配備VGA輸出及8個USB 2.0接口。集成6聲道音效晶片與千兆網卡，首次在入門級產品中引入Turbo Key一鍵超頻技術。該主機板主要面向基礎辦公與日常計算需求，現已停產。
基本介紹
- 中文名：華碩P5QPL-AM
- 集成晶片 ：顯示卡/音效卡/網卡
- 晶片組描述 ：Intel G41北橋+ICH7南橋晶片組
- 主晶片組 ：Intel G41
- 音頻晶片：集成6聲道音效晶片
- CPU類型：Core 2 Extreme/Core 2 Quad/Core 2 Duo/Pentium D/Celeron
主要參數,詳細參數,
主要參數
顯示晶片 | 集成Intel GMA4500顯示核心 |
|---|---|
網卡晶片 | 板載千兆網卡 |
詳細參數
處理器規格 | |
|---|---|
CPU插槽 | LGA 775 |
CPU描述 | 支持Intel Socket 775接口處理器 |
記憶體規格 | |
|---|---|
記憶體類型 | 2×DDR2 DIMM |
最大記憶體容量 | 8GB |
記憶體描述 | 支持雙通道DDR2 1066（超頻）/800/667MHz記憶體 |
存儲擴展 | |
|---|---|
PCI-E插槽 | 1×PCI-E X16顯示卡插槽，1×PCI-E X1插槽 |
PCI插槽 | 2×PCI插槽 |
存儲接口 | 4×SATA II接口 |
I/O接口 | |
|---|---|
USB接口 | 8×USB2.0接口（4內置+4背板） |
視頻接口 | 1×VGA接口 |
電源接口 | 一個4針，一個24針電源接口 |

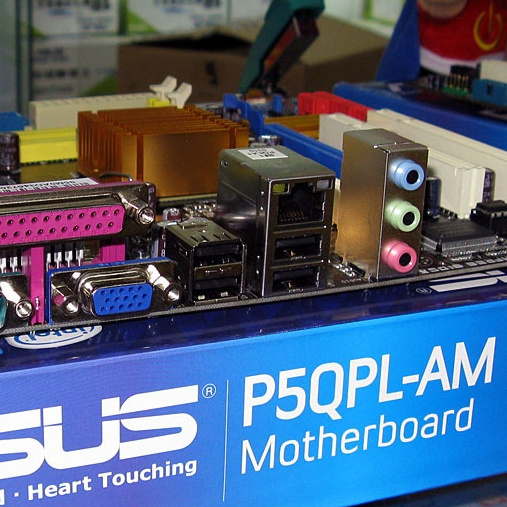

其它接口 | 1×RJ45網路接口，音頻接口，PS/2滑鼠，PS/2鍵盤接口 |
板型 | |
|---|---|
主機板板型 | uATX板型 |
外形尺寸 | 24.4×19.3cm |
軟體管理 | |
|---|---|
BIOS性能 | 8Mb Flash ROM AMI BIOS，PnP，DMI2.0，WfM2.0，ACPI2.0，SMBIOS 2.5 |
其它參數 | |
|---|---|
供電模式 | 三相 |
主機板附屬檔案 | |
包裝清單 | 華碩主機板 x1 使用手冊 隨機光碟 I/O擋板 x1 UltraDMA 133/100/66數據線 x1 SATA數據線 x1 |
可選配件 | 軟碟機數據線 |

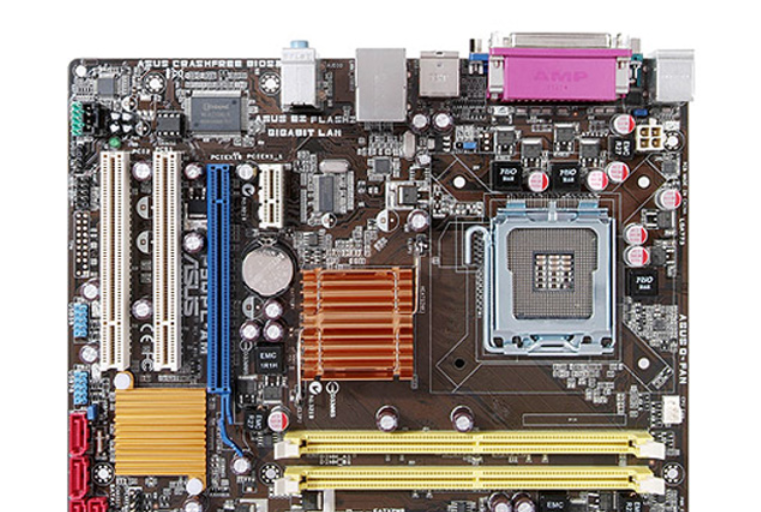

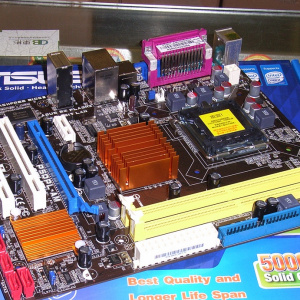

華碩P5QPL-AM外觀
