聲像儀

聲像儀,又被稱為聲學成像儀或聲學相機聲學攝像機等,是一種基於聲學成像技術的檢測儀器。

基本介紹

• 中文名：聲像儀
• 產品類型：檢測儀器

發展歷史

聲像儀（也被稱為聲學成像儀、聲學相機、聲學攝像機等）的概念首次出現在 19 世紀末期，由生理學家 J.R.Ewald 研究內耳功能時提出。它是一種用於分析、定位和可視化聲源的設備，不僅可以讓人知道聲音來自哪裡，還可以進一步展現聲音的特徵。

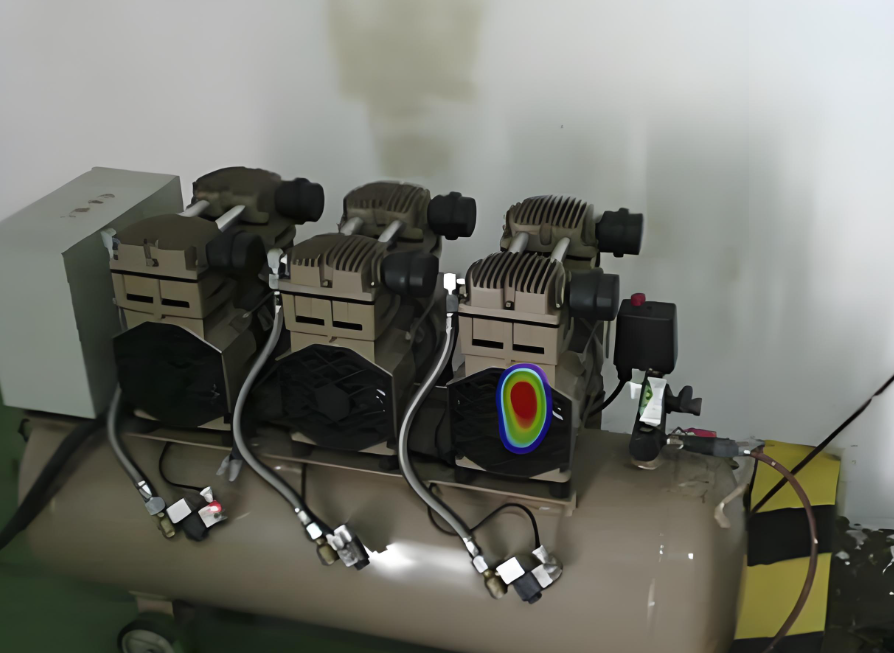

完整的現代聲學相機通常由麥克風陣列、攝像頭和顯示設備構成。麥克風采集聲音，經處理後以不同顏色的光斑和攝像頭拍攝的畫面疊加（投影）並在顯示器中顯示。

特點

（1）聲像儀讓聲音可視化，通過聲像儀，人可以“看見”可聽聲和超音波的聲源位置和強度。

（2）聲像儀可以通過調節聲強和頻率的閾值排除環境的干擾信息，從而精準分析特定聲源信號所含有的信息。

（3）部分高端聲像儀還有本機軟體可以把聲強頻率信息轉化成氣體泄漏量的評估和局放PRPD圖展示。

工作原理

聲像儀基於聲學成像技術，利用麥克風陣列獲取聲源聲波信息，通過波束成形和圖像識別算法，將聲源位置準確疊加在可視影像之上，實現聲源的可視化定位。

超聲源聲波，又稱為超音波，超音波即頻率超出人耳可聽範圍的聲波。科學家們將每秒鐘振動的次數稱為聲音的頻率，它的單位是赫茲(Hz)。人類耳朵能聽到的聲波頻率為20Hz-20000Hz。因此，我們把頻率高於20000Hz的聲波稱為“超音波”。

技術參數

(1)麥克風通道,指聲像儀所具有的麥克風通道數量,如FOTRIC聲像儀有96個麥克風通道。

FOTRIC聲像儀

(2)定位頻率範圍,指聲像儀能捕捉的聲音頻率範圍,如2kHz ~ 65kHz,2kHz ~ 96kHz。

(3)聲壓靈敏度,指聲像儀在捕捉聲音時對聲壓強度判斷的精準度。該參數對實現一些量化套用功能尤為重要,例如在判斷氣體泄漏時,FOTRIC聲像儀的精度能做到在三米的範圍內,0.3兆帕的氣壓條件下檢測到0.03 升 / 分的泄漏。

(4)測量聲壓級範圍,指聲像儀可以檢測並量化的聲壓級(SPL)的範圍,如6 dB 至 120 dB( ±1 dB SPL @ 5 kHz)

套用

(1)氣體泄漏檢測,主要包含壓縮氣體泄漏、可燃性氣體泄漏、有毒氣體泄漏、腐蝕性氣體泄漏以及惰性氣體泄漏等。聲像儀在檢測氣體泄漏時,與氣體介質無關,任意種類的氣體泄漏都可檢測。

(2)電氣設備局部放電檢測,聲像儀通過檢測高壓設備、電力電纜、絕緣體等設備局部放電產生的聲波信號來識別和定位放電源,幫助維護人員及時發現和處理潛在電氣故障,保障電力設備的正常、安全運行。

(3)機械振動,聲像儀還可以通過捕捉機械振動發出的異響,進而定位出異響所在位置。

(4)聲像儀的套用行業:工業氣體、電力電網、石油化工、汽車、航空、軌道交通、製造業等。
