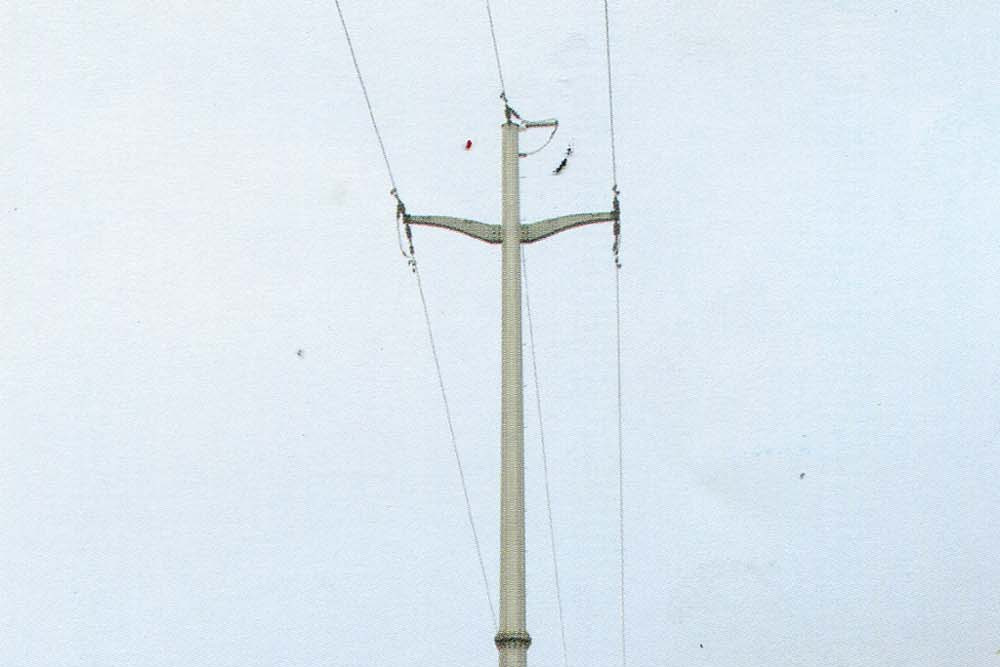

耐張桿是電力架空線路的關鍵固定設施，通過在相鄰桿塔間形成耐張段（通常1-2公里）實現線路分段，主要承擔導線自重、風壓及覆冰荷載產生的不平衡張力。其結構採用懸式絕緣子與耐張線夾組合固定導線，配合雙側拉線體系構成力學約束系統，在斷線事故中可限制倒桿範圍至單個耐張段內。施工規範要求作業時需採取防導線脫落措施，臨海或空曠區域需增設防風拉線，且緊線操作需保證受力均勻、弛度誤差不超過±5%。
基本介紹
- 功能定位：張力承載與倒桿控制
- 結構特徵：絕緣子組+耐張線夾固定
- 套用場景：線路分段/臨海/空曠區域
- 技術標準：雙側拉線+防風加固
- 安全要求：臨時拉線夾角＜45°
- 專利技術：三級拉線約束系統
功能特性,結構組件,施工規範,安全標準,工藝控制,質量驗收,
功能特性
通過反向拉力平衡導線張力形成索狀鋼體結構，正常運行時承受導線自重、風載荷等組合應力，斷線工況下可承擔單側拉力並將事故範圍限制在相鄰耐張桿之間。獨立耐張段設定能有效防止林區穿越線路倒桿範圍擴散，標準要求每段長度不超過3檔。
結構組件
由電桿本體、耐張線夾、懸式絕緣子及拉線系統構成核心組件。專利技術顯示：頂部採用Ⅱ型抱箍固定直角掛板與球頭掛環，通過瓷質懸式絕緣子連線耐張線夾實現導線接入；橫向拉線系統包含延長環和鋼絞線，斜拉線通過楔形線錨固至地面形成四向約束。
施工規範
緊線作業需全面檢查承力拉線狀態，必要時增設臨時拉線。改造直線桿時需先實施絕緣隔離措施，拆除綁紮線前必須設定防脫落後備裝置。防風拉線須垂直於線路走向，分角拉線嚴格對準線路分角線方向。
安全標準
拉線配置需滿足以下要求：
- 雙側主拉線直徑≥16mm，埋深符合安全係數
- 臨海區域每基耐張桿需增設防風拉線
- 螺栓式耐張線夾握著力≥原線計算拉斷力90%
- 緊線操作桿塔水平距離≥掛線點高度2倍
工藝控制
導線固定採用裸鋁線綁紮長度≥100mm的標準工藝，過引線安裝需保證弧度均勻且銅鋁連線必須使用過渡措施。2024年專利技術改進了傳統結構，通過瓷橫擔隔離線路與橫擔接觸風險，採用U型抱箍支撐角鐵橫擔提升機械穩定性。
質量驗收
依據《10千伏客戶工程驗收標準》，耐張桿驗收需重點核查：
- 雙側拉線方向精度誤差＜3°
- 防風拉線設定符合驗收標準要求
- 臨時拉線拆除前的應力釋放檢測
- 耐張線夾與導線接觸面平整度應符合施工規範要求驗收不合格需立即中止後續工序。
