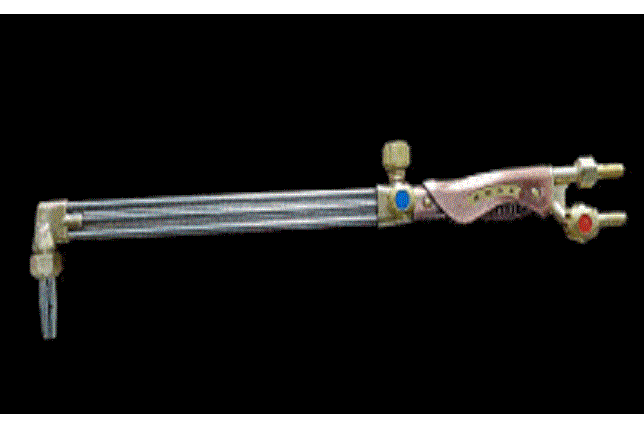

等壓式割炬

等壓式割炬是指其結構與射吸式不同，其特點是割嘴為整體梅花形，乙炔與預熱氧的混合，是在割嘴的空隙內完成的，所以體積小( 0.6kg)，使用輕便。等壓式割炬主要由主體、乙炔調節閥、預熱氧調節閥、切割氧調節閥、割嘴、乙炔管和氧氣管等組成。

基本介紹

• 中文名：等壓式割炬
• 出處：焊接名詞術語釋義大全

射吸式液體燃料割炬的關鍵結構為射流泵，射流泵是一個沒有運動部件的泵，它是利用一股流體的能量抽送另一股流體的泵。射流泵工作時，高壓氧氣以流速V1由射流泵噴嘴高速射出，連續帶走了吸入室的空氣，在吸入室內形成低壓區，被抽升的液體燃料在大氣壓力作用下，以流速V2進入吸入室內，兩股流體在喉管中進行能量的傳遞和交換，工作流體的速度降低，被吸入流體的速度增加，直到喉管出口，使兩者的流速和壓力趨於一致，然後經擴散管使部分動能轉化為壓力能後，經由管道輸送到割炬的噴嘴，在割嘴處與切割氧混合燃燒，達到切割金屬的目的。

設計的割炬使用液體燃料，在噴嘴處產生高溫火焰，使割炬具有一定的溫度，並傳遞至割炬喉管處，使其有適當的熱量對液體燃料進行加熱並霧化，以便獲得更好的氣化效果，提高燃燒效率。
