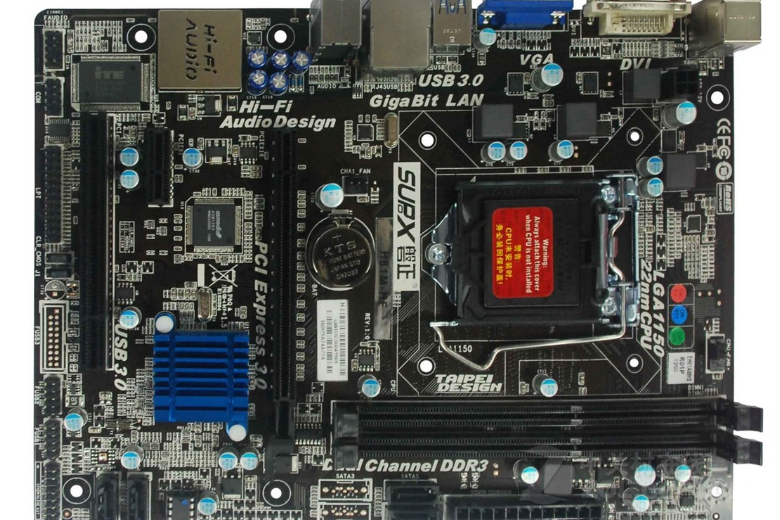

磐正H81M-HF是磐正（Epox）推出的Micro ATX板型電腦主機板，採用Intel H81晶片組，支持LGA 1150接口的第四代Intel Core系列處理器（包括i7/i5/i3及奔騰/賽揚系列）。該主機板定位入門級市場，適用於家用及辦公電腦裝機需求，已於2014年停產。
主機板配備雙通道DDR3 1600MHz記憶體插槽（2×DIMM），提供2個SATA III和2個SATA II存儲接口，擴展接口包含1個PCI-E X16顯示卡插槽、1個PCI插槽及COM接口。集成Realtek ALC887 8聲道音頻晶片與Realtek 8111G千兆網卡，背板配備VGA/DVI視頻輸出、2個USB 3.0和6個USB 2.0接口。採用三相供電設計，內置Q-Thor防雷技術、Q-Tune超頻BIOS等特色功能，物理尺寸為24.4×18.0cm。
基本介紹
- 中文名：磐正H81M-HF
- 主晶片組：Intel H81
- 記憶體類型：2×DDR3 DIMM
- 主機板板型：Micro ATX板型
重要參數,詳細參數,
重要參數
主機板晶片 | |
集成晶片 | 音效卡/網卡 |
晶片組描述 | 採用Intel H81晶片組 |
顯示晶片 | CPU內置顯示晶片（需要CPU支持） |
音頻晶片 | 集成Realtek ALC887 8聲道音效晶片 |
網卡晶片 | 板載Realtek 8111G千兆網卡 |
詳細參數
處理器規格 | |
|---|---|
CPU類型 | Core i7/i5/i3/Pentium/Celeron |
CPU插槽 | LGA 1150 |
記憶體規格 | |
記憶體描述 | 支持雙通道DDR3 1600MHz記憶體 |
存儲擴展 | |
|---|---|
PCI-E標準 | PCI-E 3.0 |
PCI-E插槽 | 1×PCI-E X16顯示卡插槽 |
PCI插槽 | 1×PCI插槽 |
存儲接口 | 2×SATA III接口，2×SATA II接口 |
I/O接口 | |
|---|---|
USB接口 | 2×USB3.0接口（2背板），6×USB2.0接口（4內置+2背板） |
視頻接口 | 1×VGA接口，1×DVI接口 |
電源接口 | 一個4針，一個24針電源接口 |
其它接口 | 1×COM接口 |
板型 | |
外形尺寸 | 24.4×18.0cm |
其它參數 | |
供電模式 | 三相 |
其它特點 | Q-QUICK-Click II：一鍵安裝 Q-SMART：全局靜音 Q-ThorII：雷盾技術 Q-PrecisionII：精工細料 Q-Power：節能省電技術 |
其它參數 | ITTEL 1150針新平台旗艦全功能主機板，Q-Thor：雷盾智慧型防雷電技術，Q-Precision：精工細料，Q-Tune BIOS：超頻BIOS界面，Q-Button：快手按鈕，Q-Boot：開機引導大師，LANavi網路監控套用軟體，PCIE 3.0支持，WIN8支持 |
主機板附屬檔案 | |
|---|---|
包裝清單 | 磐正主機板 x1 背部I/O擋片 x1 產品保修卡 x1 產品說明書 x1 驅動光碟 x1 |
