所謂短接法，用一根絕緣良好的硬導線，將所懷疑的斷路部位短接，如果在短接過程中電路被接通，則說明該處斷路。
短接法可分為局部短接法和長短接法兩種。
基本介紹
- 中文名：短接法
- 套用：排除電氣故障
- 可分為：長短接法和局部短接法
內容簡介,套用舉例,局部短接法,長短接法,注意事項,
內容簡介
一般情況下，電氣控制線路的常見故障是接線鬆脫、導線斷路、觸點接觸不良、熔斷器開路等斷路故障，對此類斷路故障，就可用短接法查找故障點，即用一根絕緣良好的硬導線，將所懷疑的斷路部位短接，如果在短接過程中電路被接通，則說明該處斷路。
套用舉例
以CA6140車床主軸電動機M1控制電路故障為例，介紹局部短接法和長短接法的使用方法
局部短接法

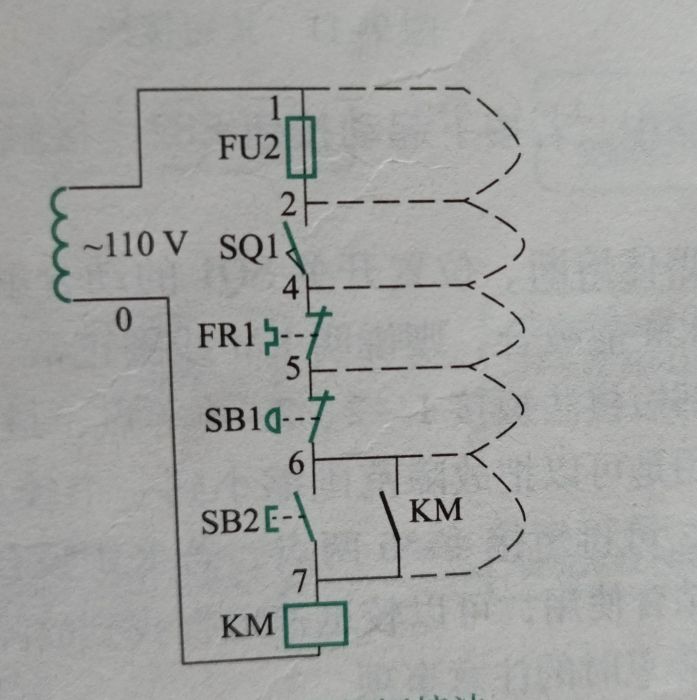

檢查前，先用萬用表測量0和1號點之間的電壓是否為110V。 若正常，按下SB2不放，可用一根絕緣良好的硬導線分別短接1-2、2-4、4-5、5-6、6-7相鄰兩點（注意不能短接7-0之間，以防電路短路）。 當短接到某兩點間時，接觸器KM吸合，說明斷路故障在這兩點之間。
局部短接法套用舉例
長短接法
長短接法是用一根絕緣良好的硬導線一次短接一個或多個觸點檢查故障，與局部短接法不同，長短接法作用是可以把故障範圍縮小到一個較小的範圍，以提高維修速度。
長短接法套用舉例
上圖所示的電路中，按下SB2，KM不吸合，說明電路中有故障
例如，先短接熔斷器FU2或位置開關SQ1，若KM能吸合，則說明KM線圈正常，故障點可縮小到1-4的電路上；然後再短接1-2、2-4，最後確定故障點。
套用舉例來源
注意事項
1.用短接法檢測時，是用手拿著絕緣導線帶電操作，所以一定要注意用電安全，防止發生觸電事故，不能觸及帶電的線芯，有條件的應戴絕緣手套操作。
3.對於生產機械的某些重要部位，必須在保證生產機械電氣設備和機械部件不會出現事故的情況下才能使用。
4.在實際的電氣設備維修中，可以將局部短接法和長短接法結合使用，可以迅速地找到故障，提高維修效率。
