基本介紹
- 中文名：直橋台
- 領域：橋樑施工
- 拼音：zhí qiáo tái
- 特點：與橋體水平相接
- 位置：橋樑兩端
- 相關概念：橋台
結構特點,布置,橋台基礎、台身施工,橋台基礎,台身施工,

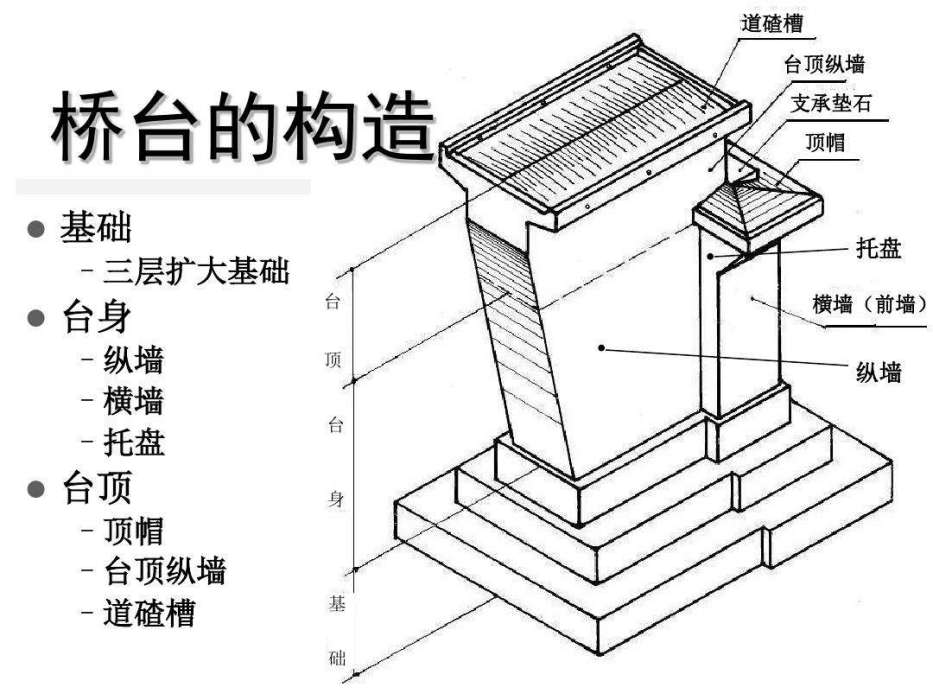

結構特點
直線橋台一般是石砌或素混凝土結構，輕型橋台則採用鋼筋混凝土結構。在岸邊或橋孔盡端介於橋樑與路堤連線處的支撐結構物。它起著支撐上部結構和連線兩岸道路同時還要擋住橋台背後填土的作用。橋台具有多種形式，主要分為重力式橋台、輕型橋台、框架式橋台、組合式橋台、承拉橋台等。
布置
橋台的常用高度不超過10米,少數高達20米左右。一般以橋頭路基填土高度確定橋台的高度。橋樑全長在滿足橋孔排洪或橋下交通要求的前提下，可在橋頭修築高橋台、高路堤，也可用引橋取代高路堤，延長橋樑長度，這主要取決於橋位附近地形、地質、土石方調配、合理使用土地及環境美化等方面的條件。在採用高橋台、高路堤時,應慎重考慮技術上的安全可靠,以及多占用土地的長期損失，不宜單純追求節省橋樑工程而壓縮橋樑長度。例如，山區跨谷橋不宜在陡峻山坡上修築高橋台；城市橋樑因取土不易、影響市容，也往往避免高路堤而採用引橋。拱橋橋台須承受拱腳的水平推力，對地基要求較高,採用拱橋跨越V形狹谷，將橋檯布置在岩石谷坡上，有利於承受拱腳推力，是往往一種較好的橋式布置。
橋台背後的土壓力和基礎周圍路基填土的重量，勢必增大地基中的應力和變形，因而易引起橋台後仰和前移，對建築在鬆軟地基上的橋台，尤應特別注意。 橋台附近路基，應以砂礫等滲水土填築，並應加強地表排水，避免雨水滲入路基；或設定盲溝，儘快疏乾滲入的水分。在嚴寒地區，為防止填土凍害，對填料及施工質量更應從嚴要求。這些措施對保證路堤穩定，減少台后土壓，至關重要。
橋台基礎、台身施工
橋台基礎
本橋橋台為直線橋台，橋台基礎、台身均為採用C25片石混凝土。以下為施工工藝流程為施工準備、測量放線、基坑開挖並清理、定位放線、基礎模板安裝澆築台身混凝土、混凝土養護、台背回填。當基坑開挖至符合要求基底位置後，並根據規範和設計圖紙要求，放出橋台的基礎平面位置及高程。
擴基施工時，基礎模板應採用鋼模，鋼模拼縫間用海綿條塞緊，測模與地模間隙縫用高標號砂漿進行填實，在模板外設豎向鋼管進行加固，並用水平鋼管支撐基坑側壁，支撐點處設有墊板，模板內側用對拉桿進行加固。基礎採用C25片石混凝土，按設計台階分為兩次澆築施工。片石深入量不得超過原有設計量的20%，混凝土澆築至基礎頂面時，必須設定連線石，以便上下兩層混凝土形成整體。連線時擺放必須在一條線上，片石大體積部分朝下，尖銳部分向上。在基礎周邊回填前，應將基坑內附著雜物清除乾淨，然後報監理工程師對基礎進行驗收，合格後才可以進行回填，回填要按分層填築的方式，要嚴格控制每層壓實的厚度。進行基礎頂處理，當基礎澆築完畢時，基礎應做施工縫處理並待混凝土強度達2.5MP以上時，方可進行安裝台身模板等後續工序。
台身施工
台身模板製作與安裝
模板採用組合鋼模板，加工製作完成後，經驗收滿足要求後方可進行安裝；其中鋼模板、支架及拱架製作時的項目包括長高及肋高、面板端偏斜、孔中心與板面的間距、板端中心與板端間距、沿板長寬方向的孔、板面局部不平、板面和板側撓度，所有項目必須在規定的允許偏差之內方可使用。當模板安裝滿足要求後，專業木工要進入模板內部檢查模板間的拼縫是否滿足規範與設計相關的要求。為保證模板整體性、剛度和穩定性，外模拼接處面板全部採用螺栓進行連線固定。為保證橋台內模的穩定性，除利用設計通風、泄水孔進行模板加固；模板在安裝前，先用水對面板進行擦洗乾淨，表面風乾以後，對面板塗抹脫模劑，脫模劑要均勻。如果刷脫模劑後遇到下雨天氣，採用塑膠薄膜膠減彩條布及時進行遮蓋；
片石混凝土的澆築
台身片石材料要求與基礎相同，嚴禁少振、漏振、過振。施工中應注意觀察，防止跑模、漏漿等現象發生，振搗過程中要避免振動棒碰撞模板。另外，要配有備用振動棒和發電機，以防意外；罐車運送混凝土至施工現場後，台身採用吊車加料斗吊運混凝土，禁止混凝土直接衝擊模板，造成模板偏位或傾斜等。混凝土澆築應連續分層進行，不得中斷。
拆模及養護
片石混凝土澆築完畢後，採用透水土工布覆蓋，人工灑水養護，養護時間不小於7天。混凝土養護應派專人負責，並做好記錄。混凝土強度達到要求後，經監理工程師許可後方可拆除模板，模板在拆除後要平放在地面，避免模板變形，拆模時要小心，以免損傷混凝土表面。拆除的支架、模板應清理乾淨，分類妥善存放，拆模後，若混凝土表面有蜂窩麻面等外觀質量缺陷時，應及時通知現場工程師，查後制定出方案及時進行修補，並做好養護。
台身檢查
首先進行混凝土強度檢查，按JTGF80/1-2004附錄D檢查；在合格標準內即為合格，斷面尺寸檢查，按尺量檢查3個斷面，允許偏差在即可；垂直度或斜度進行檢查，通過吊垂線或經緯儀測量2點，檢查結果滿足0.3%H且不大於20要求下就為合格；頂面高程項目檢查，利用水準儀測量3處，檢查結果在就滿足要求；軸線偏位檢查，利用全站儀或經緯儀進行縱橫各測量2處，滿足規定值為10即可；節段間錯台檢查項目，可以用尺量每節檢查4處，當到達規定值5即滿足要求，還要進行大面積平整度檢查，利用我們的2m直尺檢查豎直水平兩個方向，每20平方米測1處，最後還要進行預埋件位置檢查，要進行每件都要精確尺量，當符合設計規定，或則規定值為10都滿足要求。
