異徑管

異徑管又稱大小頭是化工管件之一，用於兩種不同管徑的連線。又分為同心大小頭和偏心大小頭。

基本介紹

• 中文名：異徑管
• 外文名：reducer
• 別名：大小頭
• 類型：化工管件

基本簡介

產品介紹

reducer

又稱大小頭。化工管件之一，用於兩種不同管徑的管子的連線。又分為同心大小頭和偏心大小頭。參見管件。

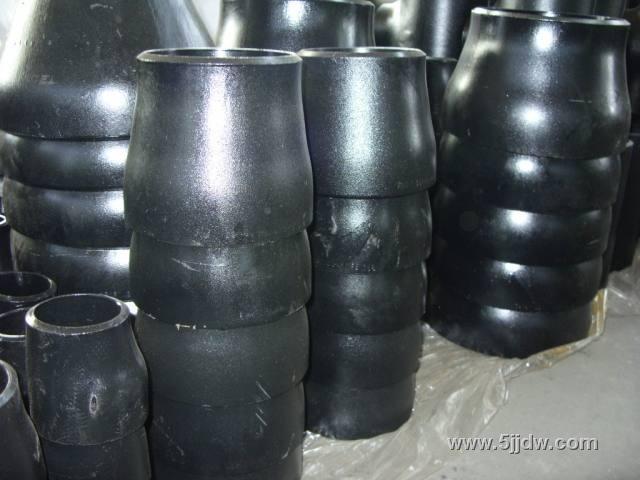

異徑管

偏心大小頭(異徑管)

異徑管材質包括不鏽鋼異徑管，合金鋼，異徑管碳鋼大小頭，異徑管20號鋼q234q345等。

產品標準

國標美標英標以及各種非標高壓衝壓《鋼板制對焊管件》GB/T13401-2005的規定異徑管標準

異徑管的質量應符合現行國家標準《鋼製對焊無縫管件》GB/T 12459-2005

電力部標準GD0506~0507

溝槽卡夾式異徑管

國家標準（GB/T9112-2000）

機械部標準（JB81-59，JB/T74-94）

石化部標準（SH3406-96）

化工部標準（HG5010-58，HG20592-97）

。

製作方法

異徑管的圓度不應大於相應端外徑的1%，且允許偏差為±3mm。異徑管的材質執行SY/T5037、GB/T9711、GB/T8163、美標ASTM A106/A53 GRB，API 5L、APT5CT、ASTM A105、ASTM A234、ASTM A106、DIN德國標準及客戶要求標準

異徑管（大小頭）是用於管道變徑處的一種管件。通常採用的成形工藝為縮徑壓制、擴徑壓制或縮徑加擴徑壓制，對某些規格的異徑管也可採用衝壓成形。

縮徑/擴徑成形

異徑管的縮徑成形工藝是將與異徑管大端直徑相等的管坯放入成形模中，通過沿管坯軸向方向的壓制，使金屬沿模腔運動並收縮成形。根據異徑管變徑的大小，分為一次壓製成形或多次壓製成形。如《同心異徑管的縮徑成形示意圖》所示

同心異徑管的縮徑成形示意圖

擴徑成形是採用小於異徑管大端直徑的管坯，用內沖模沿管坯內徑擴徑成形。擴徑工藝主要解決變徑偏大的異徑管不易通過縮徑成形的情況，有時根據材料和產品成形需要，將擴徑與縮徑的方法合併使用。

在縮徑或擴徑變形壓制過程中，根據不同材料和變徑情況，確定採用冷壓或熱壓。通常情況下，儘量採用冷壓，但對多次變徑而引起嚴重的加工硬化的情況、壁厚偏厚的情況或合金鋼的材料宜採用熱壓。

衝壓成形

除使用鋼管為原料生產異徑管外，對部分規格的異徑管還可用鋼板採用衝壓成形工藝進行生產。拉伸所使用的沖模形狀參照異徑管內表面尺寸設計，用沖模將下料後的鋼板衝壓拉伸成形。

分布特徵

概念簡介

偏心異徑管英文（Eccentric different-diameter pipe）是用於管道變徑處的一種管件,通常採用的成形工藝為縮徑壓制,擴徑壓制或縮徑加擴徑壓制,對某些規格的異徑管也可採用衝壓成形.

偏心異徑管除使用鋼管為原料生產異徑管外,對部分規格的異徑管還可用鋼板採用衝壓成形工藝進行生產.拉伸所使用的沖模形狀參照異徑管內表面尺寸設計,用沖模將下料後的鋼板衝壓拉伸成形.

結構特點

偏心異徑管材質為碳鋼,表示方法是大頭直徑乘以小頭直徑乘以厚度。

偏心異徑管標準:國標美標英標以及各種非標高壓衝壓.

偏心異徑管的縮徑成形工藝是將與異徑管大端直徑相等的管坯放入成形模中,通過沿管坯軸向方向的壓制,使金屬沿模腔運動並收縮成形.根據異徑管變徑的大小,分為一次壓製成形或多次壓製成形.

偏心異徑管特點是強度顯著高於相同碳量的碳素鋼,具有較好的韌性和塑性以及良好的焊接性和耐腐蝕性等.

套用

1、當管道中流體的流量有變化時,比如增大或減少,流速要求變化不大時,均需採用異徑管.

2、在泵的進口,為了防止汽蝕，需要採用異徑管.

3、與儀表,如流量計、調節閥的接頭處,為了與儀表的接頭配合,也需採用異徑管。
