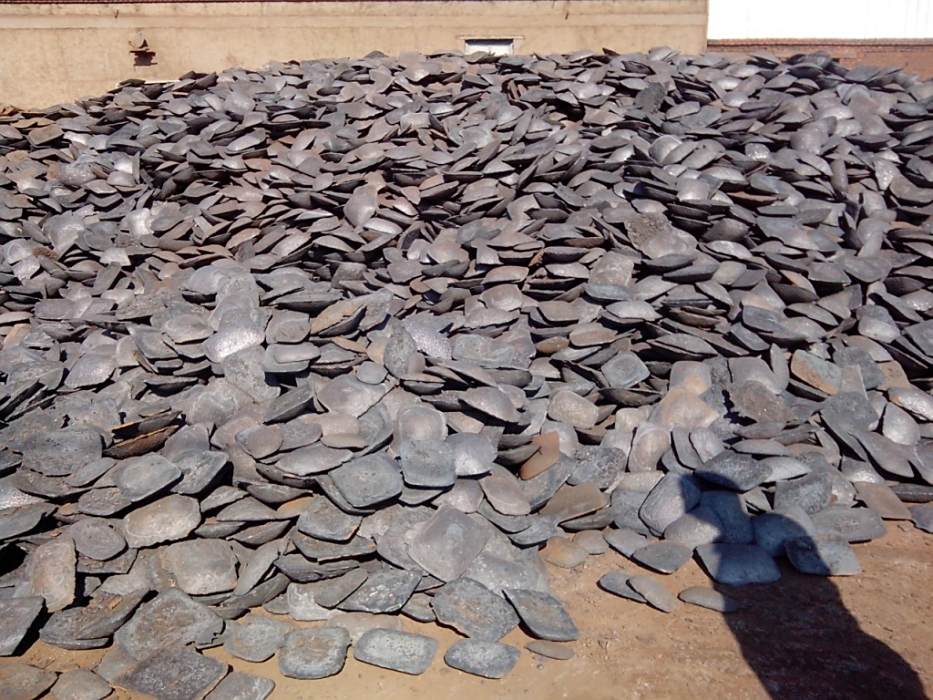

爐料制團（briquetting of charge）是指將鬆散粉狀爐料在加或不加粘合劑的情況下壓製成具有一定幾何形狀團塊的過程。這是在爐料準備中為提高豎式爐如鼓風爐、豎罐、直井爐等爐內料柱的透氣性和改善爐料其他冶煉性能而設定的一道作業。
基本介紹
- 中文名：爐料制團
- 外文名：briquetting of charge
- 學科：冶金工程
- 領域：冶煉
- 範圍：爐料準備
- 釋義：將鬆散粉狀爐料壓製成幾何形狀團
簡介,方法,影響團礦質量的因素,
簡介
爐料制團（briquetting of charge）是指將鬆散粉狀爐料在加或不加粘合劑的情況下壓製成具有一定幾何形狀團塊的過程。這是在爐料準備中為提高豎式爐如鼓風爐、豎罐、直井爐等爐內料柱的透氣性和改善爐料其他冶煉性能而設定的一道作業。
方法
分熱壓制團和冷壓制團兩種。熱壓制團是將常溫粉煤等直接與高溫的焙燒礦混合，使煤被熱到充分軟化，並析出一定數量的膠質體後加壓成形。此法流程簡單，熱利用率高，不需粘合劑，但團礦質量往往不如冷壓制團法的好。冷壓制團是在常沮下將原料、煤粉、粘合劑等經混合、碾磨、壓密後，壓製成團的。碾磨的目的是使混合料緊密而帶有塑性。碾磨的好壞影響到制團的成形率和團礦的強度，一般碾磨3次即可。壓密的作用是將聯磨料壓成小團，提高碾磨料的強度。壓團是將經過壓密的碾磨料在壓團機內加壓成形。
影響團礦質量的因素
主要有壓團機的成形壓力、粘合劑和水分。
（1）成形壓力
壓制時由於顆粒表面接近而產生分子作用力，粘合劑的作用或液體的毛細力等而使料粒結合成團塊。制團所用壓力是很重要的參數。在升壓過程物料被壓密、壓縮成團塊，而在降壓過程中團塊由於殘餘彈性略有膨脹。因此，對一具體物料壓團既要通過試驗決定最佳壓力，又要注意加壓及卸壓的過程特性，最好選用壓團機及其團模能保證沿團礦各方向同時均勻一致加壓和卸壓，以避免密度、應力等差別的存在。
（2）粘合劑
在有色金屬冶金中制團常用的無機粘合劑有熟石灰、膨潤土及其混合物等，有機粘合劑有中性亞硫酸紙漿廢液等。熟石灰是一種親水性強和具有膠結能力的添加劑，原料加入熟石灰後。可以增大團礦的強度，同時起熔劑作用。膨潤土具有較好的膨脹性、粘結性、可塑性和在熱態下的穩定性，起保證團礦強度和提高團礦熱穩定性的作用。中性亞硫酸紙漿廢液在較低溫度下仍有良好的流動性，使用方便，能提高團礦的強度。硫化精礦壓團用粘合劑一般都希望在熔煉中又能起造渣熔劑作用的物質，所以多用熟石灰、膨潤土及其混合物。
（3）水分
壓團料的水分主要來自精礦和煤粉，水分過多或過少都會影響到團礦的質量，團礦含水分過多時還會惡化爐內料層的透氣性。氧化鋁礦（<20mm）因有粘合性故不需外加粘合劑便能壓團，其最佳水分與礦種和制團壓力有關。當用50MPa壓力時，各種氧化鎳礦壓團的最佳水分為10%~14%，用400MPa壓力時，最佳水分為5%~10%。生團礦經自然或熱氣乾燥可提高其強度2~6倍。
