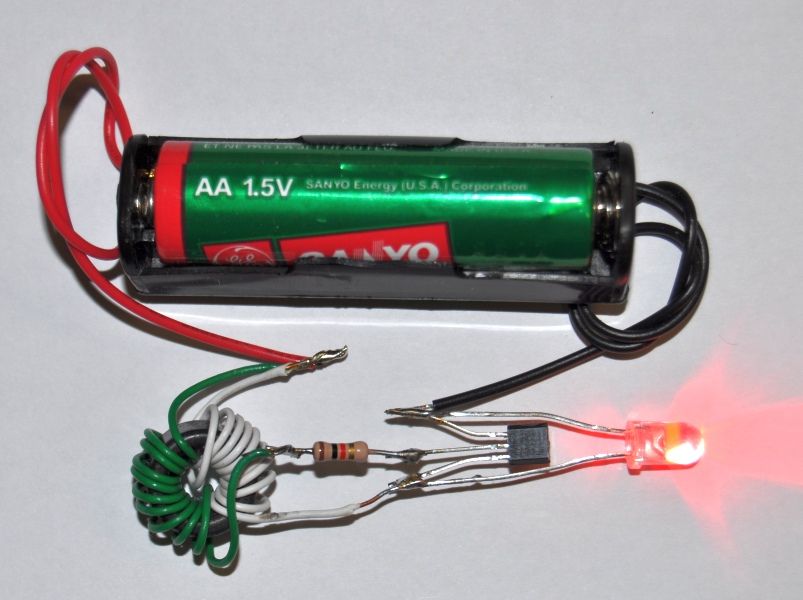

焦耳小偷（Joule Thief）是由三極體、電感、電阻和LED組成的自激振盪升壓電路裝置，工作電壓範圍為0.5-3V，可將低至0.5V廢舊電池的剩餘能量升壓至3-5V，驅動1.7-3.6V工作電壓的LED發光。該電路通過磁環繞組的電感線圈與三極體形成正反饋迴路，產生高頻脈衝電壓（約40kHz至50kHz），利用人眼視覺暫留效應實現LED持續點亮。
電路核心元件包括磁環繞制的雙線圈電感、1kΩ限流電阻及NPN型三極體（如2N3904/S8050）。其中三極體作為自動開關控制電感充放電循環：導通時電感儲能，截止時釋放能量與電池電壓疊加擊穿LED閾值。相較於傳統供電方式，該電路可將單節1.5V電池續航延長數倍。
基本介紹
- 中文名：焦耳小偷
- 外文名：Joule Thief.
- 工作電壓：300mV~3V
通常led的工作電壓從1.7V到3.6V左右，直接接入1.5v電池則會發光很暗甚至無法發光，所以兩節電池串聯就可以點亮led。
開關斷開後，電感為磁環充的磁場變成電場後與電池的電壓串聯疊加對led放電，電壓達到led的工作電壓，因此就能點亮led。
用三極體作為自動開關，代替手動開關，集電極前串聯電感再接入電源，發射極接地，基極只需給一個信號就能控制三極體的導通或截止，只需給基極一個信號的方波，即可實現連續點亮led。
再加上個反饋線圈，以便向三極體基極提供觸發信號。
電感充能時電感上存在電流，反饋線圈就會為三極體基極提供觸發信號而被導通。
電感充能結束後，電感上形成磁場，同時反饋線圈會感應到電動勢，該電動勢會阻止三極體導通。
三極體就會不斷的導通截止而產生高頻振盪電流，持續點亮led燈珠。
由於電感自身的阻抗很小，三極體導通後直接向電感充能而led熄滅，相當於短路，而在三極體上產生高溫，所以需要在基極上串聯1k電阻以限制基極的反饋電流否則會導致三極體基極擊穿或燒毀。
