液膜養護

在覆膜養護的基礎上噴塗補水養護。在充分分析橋樑墩台（特別是高墩）養護作業面臨的實際困難、質量與成本矛盾的基礎上，經反覆研究、試驗，開發了一種“氣壓式高墩上水養護裝置”和養護方法。該方法是以覆膜包裹橋墩防止水分蒸發，隨時向覆膜內補水保持混凝土濕潤為手段的覆膜+補水養護法，其關鍵技術是嚴密包裹和氣壓上水裝置。

基本介紹

• 中文名：液膜養護
• 含義：覆膜養護的基礎上噴塗補水養護
• 優勢：省水、節能、方便
• 領域：工程技術
• 關鍵技術：嚴密包裹和氣壓上水裝置

覆膜補水養護方法

氣壓式高橋墩養護上水器的組成

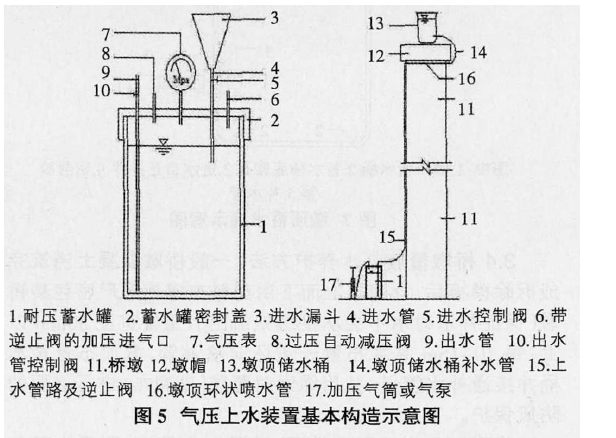

氣壓式高墩養護上水器由墩下耐壓蓄水罐、水位顯示器、壓力表、進水控制閥、出水控制閥、進氣控制閥、自動排氣減壓閥、上水管路、墩頂環狀噴水管、墩頂儲水桶及墩頂儲水桶補水管、上水管逆止閥等組成。見圖。為了控制噴水方向性，在環向噴淋管上加裝了導向膠條，水被環向噴灑在墩身上，並沿著墩身向下流淌，達到濕潤墩身、防止浪費的目的。

加壓上水裝置的基本原理

加壓送水：向耐壓儲水罐內加入一定的空氣壓力，利用氣體壓力將水推送至墩頂；

墩身噴淋：利用墩頂環狀噴水管，將具有一定壓力的水直接向墩身噴灑，實施墩身灑水噴淋養護；

墩頂養護：在墩身噴淋養護的同時，也將水送至墩頂蓄水桶內，經桶底微小孔緩慢滲漏，實施墩帽養護；

緩慢補水：利用墩頂的蓄水桶儲存的水量，在勢能的作用下緩慢釋放，延長墩帽和墩身的養護時間，減少每天的養護工作量。

覆膜保養

一般橋墩混凝土澆築完成拆除模板後，立即自上而下用塑膠布螺旋形嚴密包裹橋墩（保證補水時水不會從接縫處流出），重疊寬度 50mm 以上；每 10～15m 高度布置一道環向噴淋管，墩頂布置蓄水桶並接通補水管道。並用繩索對覆膜（塑膠布）進行必要的防風保護。將耐壓蓄水罐置於地面，接通上水管路，利用高壓氣筒向蓄水罐加壓，當壓力水頭大於墩高時，即可打開出水閥向墩頂送水實施養護，直至墩頂蓄水桶水滿溢出後，關閉出水控制閥和上水管逆止閥，養護工作結束。可將耐壓蓄水罐移至另一橋墩實施養護。當遇到採用翻模施工的高墩時，每次拆除模板後，及時安裝環向噴淋管和噴水導向膠條（或向上移動噴淋管）實施墩身噴淋灑水養護。當混凝土外露面高度達到 10～15m 時，用塑膠布向下螺旋形嚴密包裹墩身，並處理好上下包裹層的藉口（重疊部分下壓上），用繩索防風固定。直至橋墩封頂時，安裝墩頂蓄水桶，接通養護管路系統，實施正常養護。

技術要點

耐壓蓄水罐：在耐壓蓄水罐（可用高原用大容積高壓鍋替代）體上，安裝進水漏斗及截止閥，便於向罐內補水後保壓；在耐壓蓄水罐體上分別安裝進氣嘴和逆止閥（可用輪胎氣門嘴替代），便於向罐體內壓入壓縮空氣並保壓；在罐體頂部安裝壓力表，以便隨時掌握罐體內的壓力；在罐體上安裝自動減壓閥，以保證安全；在罐體上安裝出水管及控制閥，便於根據需要控制出水量。

輸水及噴淋管路：採用透明PVC軟膠管或PU軟膠管作為豎直上水管，在墩身上每10～15m高度安裝環向噴淋管，管身穿刺噴水小孔，環向噴淋管外側安裝導向膠條，控制噴水方向；將豎向上水管、環向噴淋管、墩頂補水管用三通聯通，並接通墩頂蓄水桶。上水管下端應離地面1.5m以上，並安裝截止閥。

墩頂蓄水桶：在墩頂設定蓄水桶（可用減水劑塑膠桶替代），桶底穿刺微孔（直徑0.5～1mm），在離桶底50mm的桶壁上開孔安裝進水口及密封件。墩頂蓄水桶應採取必要的防風固定措施。

套用效果及推廣價值

1、使用方便

採用氣壓上水裝置進行橋墩養護，簡化了養護手段，只需在拆除模板和腳手架的同時，在橋墩頂擺放蓄水桶、接通環狀管路和上水管道，送水車將水送至橋墩位置時，用高壓氣筒向加壓上水器內打氣加壓即可將水送至墩頂，實現對橋墩的養護。

2、省水、節能

採用覆膜+補水養護法，改變原有的養護作業方式，用水量大幅下降；在施工現場用電不方便的情況下，可採用人工打氣的方式完成養護作業，節省能源；壓縮空氣對環境無任何污染。

3、經濟、實用

採用覆膜+補水養護法，可提前拆除腳手架，提高周轉材料的利用率，降低周轉材料占用成本；養護時只需配備1台送水車、1套加壓上水器壓力罐、1～2個高壓氣筒等周轉工器具，2個工人，每個橋墩只一次性使用1套環狀噴水管和上水管道，設備簡單，成本低；由於採用了墩頂蓄水桶和緩慢滲流補水濕潤技術，1次養護後維持混凝土表面濕潤時間大大加長，可減少養護次數，降低成本。
