液壓步進機

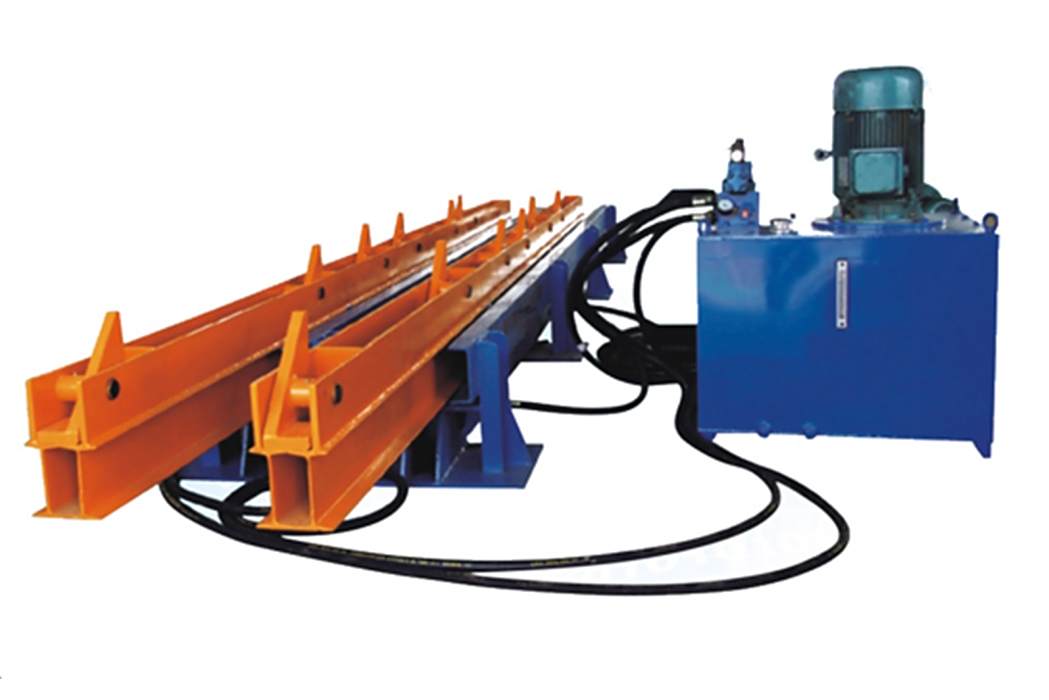

液壓步進機是由底座、滑道、滑車及液壓系統構成的工業設備，專用於乾燥或焙燒工段的窯車頂推作業。其核心技術在於採用螺桿-錐齒輪傳動機構驅動限位塊位移，通過橫向調節機構適配不同尺寸窯車，同時配備可收納的第二限位塊實現快速回收功能。滑道截面採用"凵"字形結構增強導向精度，三角形限位塊設計則有效提升設備運行穩定性。

基本介紹

• 結構類型：機電一體化設備
• 動力系統：液壓缸驅動
• 套用領域：工業窯爐工段
• 專利編號：202220364900.4
• 設計特點：可調節限位機構
• 組件構成：底座/滑道/滑車/液壓站

結構設計

設備由底座作為承載基體，滑道採用高強度鋼材製成"凵"字形截面軌道，滑車通過精密滾輪組實現水平移動，液壓系統由液壓缸提供頂推動力。液壓站配備獨立控制單元，可調節頂推速度與壓力參數，適應不同工況需求。

限位機構創新

核心創新點包含兩項限位裝置聯動方案：

• 第一限位塊通過螺桿與錐齒輪傳動機構實現橫向位置調節，調節行程可達450mm，覆蓋主流窯車寬度範圍
• 第二限位塊採用彈簧頂塊結構，在完成頂推動作後可通過液壓信號觸發自動回收，回收回響時間低於0.8秒兩組限位塊接觸面均設定有聚氨酯緩衝墊層，碰撞噪聲降低至75分貝以下。

功能最佳化

主要改進包括三個技術維度：

• 三角形限位塊底面設計15°傾角，使重心偏移量減少32%，防止設備側翻
• 滑道滾輪組採用雙排交叉滾子軸承，運行阻力降低至傳統結構的40%
• 液壓系統設定過載保護模組，當頂推阻力超過設定閾值時自動切斷油路

套用場景

該設備主要套用於以下工業流程（截至2024年技術套用數據）：

• 陶瓷製品燒結工段的窯車轉運
• 耐火材料焙燒工序的軌道銜接
• 冶金行業熱處理窯爐的裝出料區
  典型作業周期為每小時完成12-15次頂推動作，單次行程最大承載量達8噸。

技術參數

根據專利文獻披露數據：

• 主體結構尺寸：長6.8m×寬2.2m×高1.5m
• 液壓系統壓力範圍：12-25MPa
• 滑車移動速度：0.3-0.6m/s可調
• 設備自重：4.8噸
• 適用軌道間距：1.2-1.8m範圍
