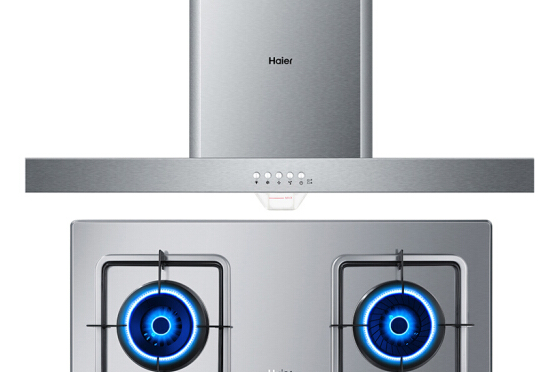

海爾J66GS+QE3G是由吸油煙機與燃氣灶組成的廚房設備組合，包含全套安裝配件。該套裝配備主機、止逆閥、風管等吸油煙機組件，以及燃氣灶整機、鍋架等核心部件，提供完整安裝所需的螺釘、管箍等輔材配件。
基本介紹
- 所屬品牌：海爾
- 產品類型：煙灶套裝
- 配件總量：22件
- 資料時間：2015年4月
組件構成,包裝清單,安裝特徵,配套說明,規格參數,
組件構成
本套裝包含兩大核心設備：
吸油煙機部分
- 主機與止逆閥構成核心排煙系統
- 配備萬向風管（適配多種安裝環境）
- 含掛板、油杯等固定存儲組件
- 提供M4x20x8十字槽扁盤頭螺釘等8類安裝輔材
燃氣灶部分
- 整機含燃燒器、面板等基礎部件
- 配備2個支鍋架（適配不同尺寸炊具）
- 包含管箍、挖孔樣板等安裝輔助工具
- 附帶電池用於脈衝點火系統供電
包裝清單
2015年4月，套裝共配置22個獨立組件：
- 吸油煙機包裝含13項：說明書 x1、主機 x1、止逆閥部件 x1、萬向風管 x1、止逆閥墊片 x1、掛板 x1、十字槽扁盤頭螺釘M4x20x8、油杯 x1、木螺釘 x5、自攻螺釘 x2、螺釘 x2
- 燃氣灶包裝含9項：整機 x1、支鍋架 x2、說明書 x1、電池 x1、管箍 x2、愛心貼 x1、挖空樣板 x1
安裝特徵
該套裝強調自主安裝的完整性：
- 提供標準安裝模板（挖孔樣板）確保灶具開孔精度
- 木螺釘與自攻螺釘組合適配多種牆體類型
- 雙管箍設計保障燃氣管道連線氣密性
- 萬向風管支持多角度排煙管道走向調整
配套說明
截至2015年4月，該產品包含吸油煙機：說明書 x1 主機 x1 止逆閥部件x1 萬向風管x1 止逆閥墊片x1 掛板x1 十字槽扁盤頭螺釘M4x20x8 油杯x1 木螺釘x5 自攻螺釘x2 螺釘x2 燃氣灶：整機x1 支鍋架 x2 說明書 x1 電池 x1 管箍 x2 愛心貼 x1 挖空樣板 x1。
規格參數
主體 | |
品牌 | 海爾 |
能效等級 | 一級 |
型號 | J66GS+QE3G(12T) |
吸油煙機規格 | |
類別 | 歐式 |
控制方式 | 琴鍵開關 |
排風量(m3/min) | 15±10% |
照明方式 | LED |
照明功率 | 1w*2 |
最大風壓(Pa) | ≥320 |
電機輸入功率（W） | 219 |
面板材質 | 不鏽鋼 |
噪音[dB] | 54dB，A計權聲功率級為68dB(A) |
外形尺寸（長×寬×高mm） | 900*525*520 |
產品重量（kg） | 28 |
灶具規格 | |
適用氣源 | 天然氣(12T) |
適用地區 | 全國 |
開孔尺寸（mm） | 630*330 |
安裝方式 | 嵌入式 |
熄保裝置 | 支持 |
進風方式 | 全進風 |
點火方式 | 脈衝電子點火 |
面板材質 | 不鏽鋼 |
額定熱流量（KW） | 4.1KW*2 |
外形尺寸（長×寬×高mm） | 710*400*150 |
產品重量（kg） | 8.8 |
