基本介紹
- 中文名：油混水開關
- 概述：油混水開關又稱油混水控
- 產品簡介：在水電廠、火電廠及大型泵站
- 工作原理：OMS油混水開關的感測器
產品簡介,工作原理,產品特點,產品最大的優點,技術參數,
產品簡介
在水電廠、火電廠及大型泵站油系統的漏油箱、回油箱及有油水熱交換的油槽中，如果混入水，就會造成許多危害，主要危害有：①水與油起反應，形成酸、膠質和油泥。②降低潤滑性，加速高應力部件的磨損。③造成控制閥的粘結或其他低壓部位產生氣蝕損害；④腐蝕、鏽蝕金屬。因此必須要加強對油中水含量的監測,使用戶可以及時對油進行檢測和處理，確保系統正常運行。

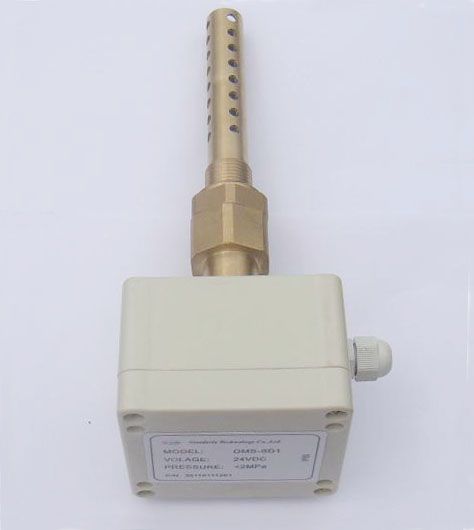

OMS油混水開關也稱油混水控制器或油混水信號器。OMS油混水開關採用專用電路設計測量油中的含水量，可提供多個報警點輸出，多個報警點設定連續可調，還可根據需要提供4-20mA輸出或1-5V輸出，是一款性能極高的油混水控制器。OMS油混水開關可廣泛套用於石油、化工、電力、水處理、冶金、造紙、船舶和鍋爐等各行各業的液位測量。
工作原理
OMS油混水開關的感測器是一個圓柱型電容，圓柱型電容器的公式是：
其中，e0 = 8,854x10
油混水開關
(真空介電常數)，
er = 兩極間的介質的介電常數，
L=圓柱體的高度；R1= 內電極的外徑；
油混水開關
R2 = 外電極的內徑。
對於每個特定的產品，除了er(兩極間的介質的介電常數）以外的參數都已經固定。
在正常情況下，被測介質為純油，也就是說含水量位0%，這時er =ε（油）為一個固定值，當油中含有水後，由於水的介電常數遠大於大油，這時的er =ε（油含水）將發生明顯變化，也就是說如果圓柱型電容感測器內的液體中的含水量發生變化，則介電常數發生變化，那么感測器的電容也發生變化，電容值隨著含水量的多少變化，通過測量電容值就可以推算出液體的含水量。當油中的含水量達到設定值時，控制器輸出報警接點信號。這種圓柱型電容感測器的好處就是解決了電磁場的禁止問題，所測量的結果準確，精度高，溫飄小，不受外界的影響。
產品特點
★圓柱型電容設計，抗電磁干擾
★採用專用晶片檢測電容，準確可靠，溫飄小
★檢測範圍寬（0%-10%）
★多個報警點，且報警點連續可調
★每個報警點的報警方式可以自行設定
★安裝方便，易於維護
產品最大的優點
有兩個報警點，報警點連續可調
兩個報警點的報警方式可以現場設定為上限報警，還是下限報警
技術參數
工作電壓：DC24V,AC/DC110V,AC/DC220V
報警點數量：1-2
報警方式：可現場設定上限或下限報警
接點容量：5A/30VDC、5A/250VAC
模擬量輸出：4-20mA或1-5V （特殊要求）
介質溫度：0~100℃
探頭材質：黃銅
工作壓力：≤2MPa
功 耗：≤1W
防護等級：IP65
