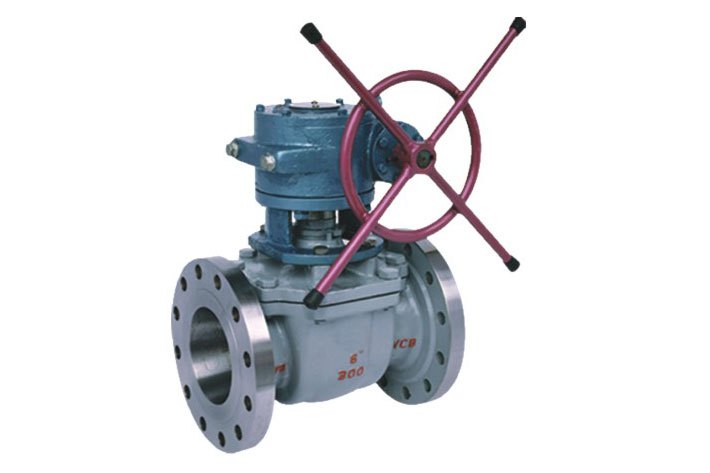

斜面球閥，又稱楔式球閥，是一種用於截斷、接通及調節管路中介質的工業閥門設備，主要套用於石油、化工、天然氣、電力及製藥行業。該產品採用楔式上裝式結構，閥座密封面為楔形斜面設計，通過彈簧力使球體與閥座緊密貼合形成密封。閥桿下端凸肩結構可防止脫出並維持上密封性能，同時配備防火金屬環和防靜電結構以應對高溫異常工況。
斜面球閥通過90°旋轉實現介質通斷控制，具備流體阻力小、操作扭矩低的特點。維修時僅需拆卸閥蓋即可完成內部組件維護，支持線上更換閥桿及密封部件。產品遵循GB12237-1989、BS5351等設計標準，材質涵蓋不鏽鋼、鑄鋼等類型舊概述]。
基本介紹
- 中文名：斜面球閥
- 用途：用於截斷、接通、調節管路中的介質的設備
- 類型：球閥
結構特點,標準規範,
結構特點
1、獨特的結構密封更加可靠斜面球閥又稱“楔式球閥”，採用整體上裝式新型結構。兩閥座密封面設計成楔形兩斜面，球體上部有一彈簧。在彈簧力的作用下，閥座密封面與球體緊密貼合，形成可靠的密封。
2、閥桿凸肩結構即可防脫又保證了上密封性能閥桿下端設有凸肩，可在閥體內壓異常升高時，防止閥桿脫出。在彈簧及介質力的作用下，閥桿 凸肩壓緊墊片，形成上密封效果。
3、先進的防火、防靜電結構在球體與閥座之間設定有防火金屬環。在意外火災閥座燒損後，金屬環壓在球體上起到密封作用。確保系統的安全，防止重大事故發生。球體上部的予緊彈簧可將球體與閥座摩擦產生的靜電，經導線導入地下。防止因靜電產生的火花點燃易燃易爆介質，保證系統的安全。
4、閥門的啟、閉力小，安裝、維修方便閥桿填料函的密封採用填料平面與閥桿凸肩、
閥蓋平面的壓緊，靠彈簧的予緊力及上壓蓋的壓緊力實現密封。減輕了閥門的啟、閉力。閥門採用整體上裝式結構，只須將上部閥蓋拆開，既可取出閥門體內全部零件。便於閥門的維修和更換。
標準規範
設計製造：GB12237-1989
結構長度：GB12221-1989
法蘭連線：GB9113，JB/T79
G20592，SH3406
焊接標準： GB12224-1989
