掛片法

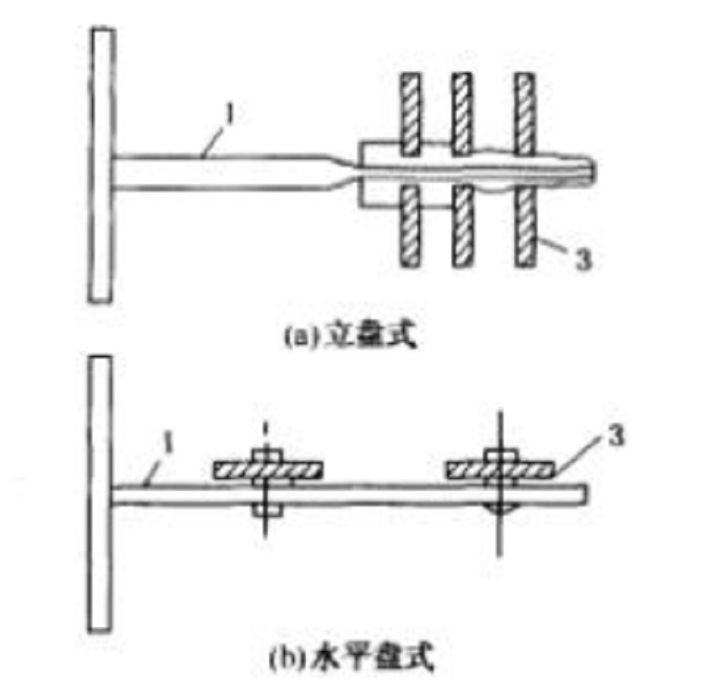

掛片法是將已知質量的金屬試樣放入腐蝕系統中，經過一定的暴露期後,取出、清洗、稱重，根據試樣質量變化測出平均腐蝕速度。通過使用專門的夾具固定試片，並使試片與夾具之間、試片與試片之間相互絕緣，以防止電偶腐蝕效應；儘量減少試片與支撐架之間的支撐點，以防止縫隙腐蝕效應。將裝有試片的支架固定在設備內，在生產過程中經過一定時間的腐蝕後，取出支架和試片，進行表觀檢查和測定質量損失。也可採用專門支架夾持應力腐蝕試驗的u型彎曲載入應力的試件或三點彎曲載入的試件。掛片是工廠設備腐蝕檢測中用得最多的一種方法。

基本介紹

• 中文名：掛片法
• 外文名：Hanging method
• 測評方法：質量損失法
• 使用儀器：專門的夾具固定試片
• 其他儀器：u型彎曲載入或三點彎曲的試件
• 使用鄰域：工廠設備腐蝕檢測

測定方法

掛片法使用的腐蝕評定方法主要為質量損失法，想要得到有意義和可測的質量損失數據可能需要較長的暴露周期。為了進行分析和確定腐蝕速率，試樣必須從工廠或設備中取出(註：如果試片以後還要再次暴露，則試片取出和清洗會影響腐蝕速率)。這些裝置僅能提供積累的追憶信息，例如，經過12個月的暴露以後，在一個試片上發現了應力腐蝕裂紋，但無法說明裂紋是何時開始的以及是什麼特殊條件造成這種裂紋的發生和發展的。重要的是裂紋擴展速率無法準確估計，這是因為不知道裂紋的起始時間。試片的清洗、稱重和顯微檢查一般需要花費大量的勞動。使用試片不易模擬磨損腐蝕和傳熱作用對腐蝕的影響。

優點

其優點是試樣取出後可以觀察試樣表面形貌，分析表面腐蝕產物，從而確定腐蝕的類型。該方法缺點是無法反映工藝參數的快速變化對腐蝕速度的影響，檢測不出短期內的腐蝕量或偶發的局部嚴重腐蝕，故不能用於線上監測。

局限性

掛片法的局限性主要在於：①試驗周期只能由生產條件和維修計畫(兩次停車之間的時間間隔)所限定，這對於腐蝕試驗來說是很被動的。②掛片法只能給出兩次停車之間的總腐蝕量，提供該試驗周期內的平均腐蝕速度，反映不出有重要意義的介質條件變化所引起的腐蝕變化，也檢測不出短期內的腐蝕量或偶發的局部嚴重腐蝕狀態。

改進方法

改進方法之一是，可在設備裝置上附加一個暴露試片的旁路系統，譬如附加一個小試驗罐，或者附加一個小型試驗性熱交換器。通過切斷旁路，隨時可以裝取試片。在某些情況下，可用有關設備材料製成試驗性冷凝管、蒸發器或管路系統中的一段管子，置於旁路系統中監測試驗。

另一種改進方法是，在設備的特定位置安裝一個可伸縮支架，在設備運行時，可以通過用填料蓋密封的閥門隨時裝取試片。常是用質量損失法確定掛片腐蝕量和汁算腐蝕速度。當發生孔蝕時，可採用最大孔蝕深度和孔蝕係數等評定手段。這種方法需輔之以金相顯微鏡，以檢查是否存在孔蝕、晶間腐蝕、應力腐蝕開裂等局部腐蝕。
