引水明管

簡介

引水明管，它一般沿等高線布置，縱向坡度較小。管線應避免過大的起伏。可架設於支墩和鎮墩上，也可鋪設於混凝土座墊上。常用的引水明管有鋼管、鋼筋混凝土管和木管三種。

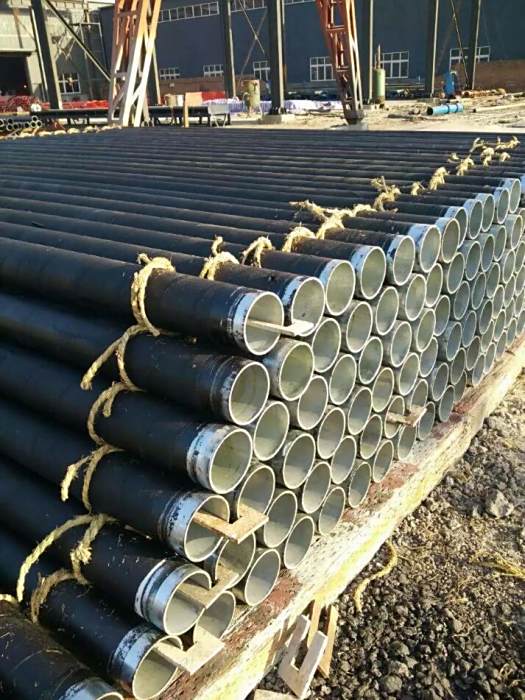

鋼管由鋼板焊接而成，強度高，鋼材多用鎮靜鋼，管壁要塗防鏽漆保護。鋼管多架設於鎮墩和支墩上。其敷設方式分為連續式和分段式2種。

(1)連續式。管身在鎮墩間是連續的.其間不設伸縮節。這種方式在溫度變化或鎮墩發生不均勻沉陷時，管壁將出現較大的超靜定應力。對明管的安裝要求較高，對鎮墩的地基條件要求也較高。

(2)分段式。在兩鎮墩間設伸縮節，當溫度變化時，管道可以伸縮，溫度應力較小，其軸向力僅為管道與支座及伸縮節的摩擦力。

一般在明管中常用分段式結構。為了減小管跨長度，在鎮墩間設定支墩，支墩只起支承的作用，不固定鋼管可減少管壁縱向應力，並可減小伸縮節漏水。支墩上設有金屬墊板或支座，以減小摩擦力.支墩用漿砌石或混凝土建於地基上。

鋼筋混凝土管分現場澆築和預製兩類。預製管又分普通鋼筋混凝土管與預應力鋼筋混凝土管兩種。普通鋼筋混凝土管適應水頭在50m以下，水頭H與管徑D的乘積HD值不超過50m。管壁厚一般為8~25cm。預應力鑰筋混凝土管能承擔較高內水壓力，HD值可達2000m。

它是由高強度鋼絲加力纏繞在膨脹水泥製作的混凝土管芯外面，其外面再噴一層水泥砂漿保護。它比普通鋼筋混凝土管抗裂性能好，充分發揮了鋼絲的強度。鑰筋混凝土管通常鋪設於混凝土座墊上，要做好管段間的接縫止水。

木管管壁由木板拼成，板間做榫槽，壁外用鋼箍箍緊。它通常只適用於小型水電站。其HD值小於200 m。

它構造簡單，管壁傳熱性低，無需設伸縮節，管壁光滑，摩擦損失小。但容易漏水，木材需做防腐處理，使用年限短。鋼箍所需鋼材與鋼管相差無幾，故目前已很少採用。
