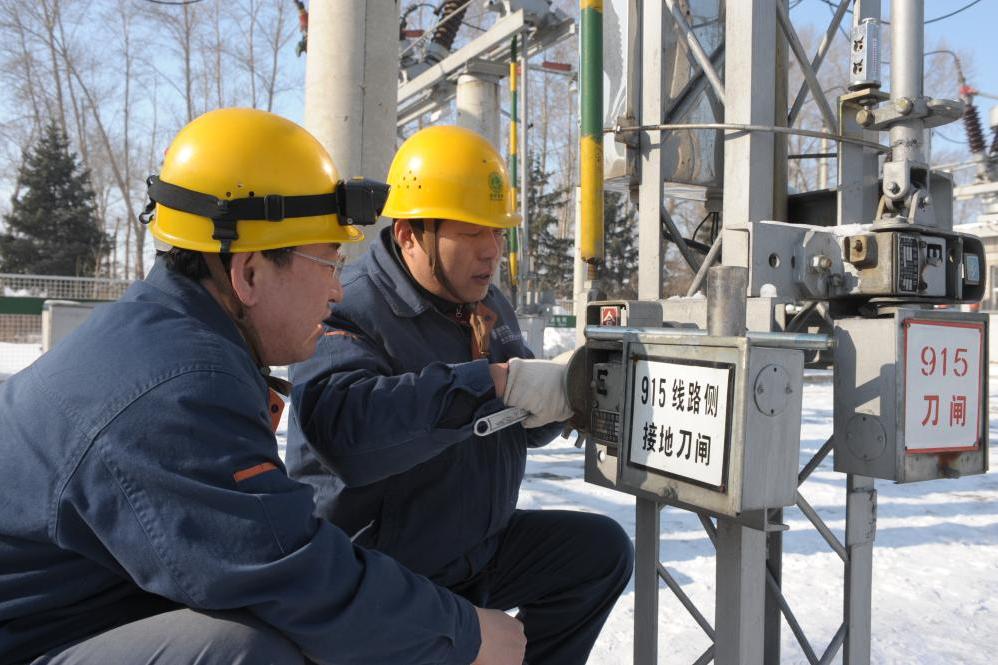

地刀

地刀全稱接地刀閘，是安裝於高壓開關櫃內代替接地線的一種安全連鎖機構。根據五防的要求，地刀只有在設備檢修、斷路器和隔離開關斷開時才能閉合，相當於一根接地線。正常運行時地刀必須是斷開，且通常設備中都設有機械聯鎖裝置。斷路器閉合時，地刀合不上；同樣地刀合閘時，高壓斷路器也合不上。

基本介紹

• 中文名：地刀
• 外文名：earthing knife-switch
•  全稱：接地刀閘
• 安裝地方：高壓開關櫃內
• 作用：代替接地線的一種安全連鎖機構

概念

地刀全稱接地刀閘，是安裝於高壓開關櫃內代替接地線的一種安全連鎖機構。

特點

根據五防的要求，地刀只有在設備檢修、斷路器和隔離開關斷開時才能閉合，相當於一根接地線。正常運行時地刀必須是斷開，且通常設備中都設有機械聯鎖裝置。斷路器閉合時，地刀合不上；同樣地刀合閘時，高壓斷路器也合不上。

作用

按照“安規”的規定，電氣設備檢修時，必須進行接地，一般情況是掛“接地線”。

有些地方掛接地線不方便，有些地方經常掛接地線也不方便，且掛接的地線無法和電氣設備進行連鎖，常會誤操作，出現“帶地線送電”的惡性事故，於是就將臨時掛接的地線改為固定安裝的接地刀閘，一般有機械閉鎖功能，或和隔離開關“連動”。

注意事項

接地刀閘一般在投入運行（送電）前拉開，在停運（檢修）時投入。接地刀閘線上路合閘運行前必須先拉開。

套用

在電力系統廣泛套用接地刀閘和攜帶型接地線。接地刀閘機構簡單，操作方便，被廣泛套用在66 kV及以上配電裝置母線側、斷路器兩側、線路隔離開關的線路側(近年來6 kV及以上系統的出線側也開始使用接地刀閘)。
