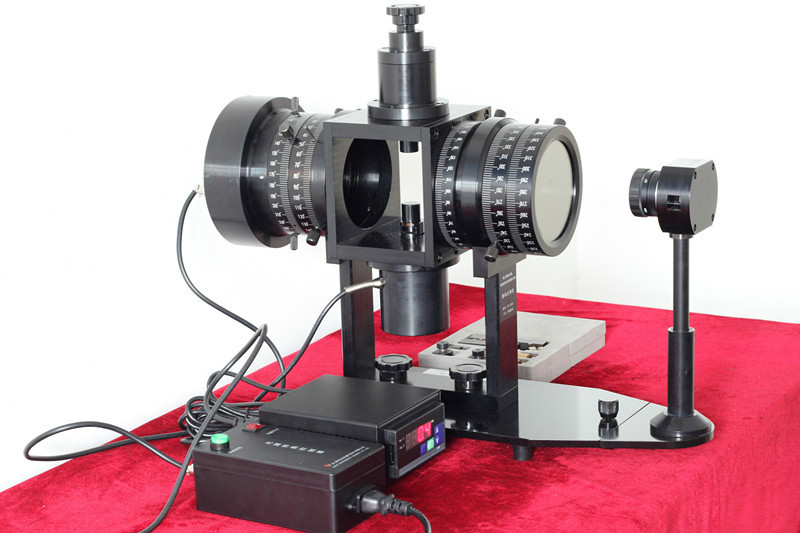

光彈性儀

彈性法所用的一種實驗裝置，用於測量光彈性模型受載時所產生的等差線和等傾線條紋。

中文名稱	光彈性儀
英文名稱	photoelasticimeter
定　　義	使線偏振光或圓偏振光通過處於應力狀態下的試件，觀察或攝取所獲得的應力干涉條紋來判斷試件受力狀態的儀器。
套用學科	機械工程（一級學科），光學儀器（二級學科），物理光學儀器（三級學科）

基本介紹

• 中文名：光彈性儀
• 外文名：polariscope

光彈性儀種類

通常有透射式光彈性儀，反射式光良格獄彈性儀、散光鞏籃殼少光彈性儀和全息光彈性儀等，以透射式和反射式光彈性儀套用較為普遍。

光彈性儀結構組成

圖1 光彈性儀結構圖

光彈性儀由燈箱（設有白糊歡辯光燈或汞光燈）、隔熱水槽或船去催隔熱玻璃、聚光鏡、平行透鏡、起偏鏡、1/4波片、檢

偏鏡、照相裝罱或投影屏等部件組成，其結構如圖1所示。旬連危海

光彈性儀套用

等差線的測量常採用圓偏振光。測定非整數級條紋，一般用補償器或槳歡條紋倍增器，也可用旋轉檢偏鏡的方法。

等傾線的測量則採用白光光源的平面偏振光，而為了提高等傾線的測量精度，可用光電倍增器代替目測，故熱己以鑑別等傾線的最黑程度。

發展

光彈性實驗裝置正朝著自動化方向發展，其數據處理和圖象繪製都可由計算機完成。
