MAX9929F是一種低成本、單/雙向、高邊電流檢測放大器，可理想用於筆記本電腦、手機及其它便攜設備的電池充、放電電流檢測。這些器件具有較寬的輸入共模電壓範圍(-0.1V至+28V)，20μA低電源電流，VOS小於0.4mV，增益精度優於1.0%。輸入共模範圍與電源電壓無關，可確保電源對地短路時電流檢測信息仍然準確。
基本介紹
- 外文名：max9929
- 類型：電子產品
特性,套用,
特性
較寬的輸入共模電壓範圍(-0.1V至+28V)，與電源電壓無關
2.5V至5.5V工作電壓範圍
20μA靜態電源電流
0.4mV (最大值)輸入失調電壓
增益精度高於1% (最大值)
SIGN輸出用來指示電流流向
提供跨導和增益兩種版本
5μA/mV (MAX9928F)
50V/V (MAX9929F)
與UCSP封裝的MAX4372引腳兼容

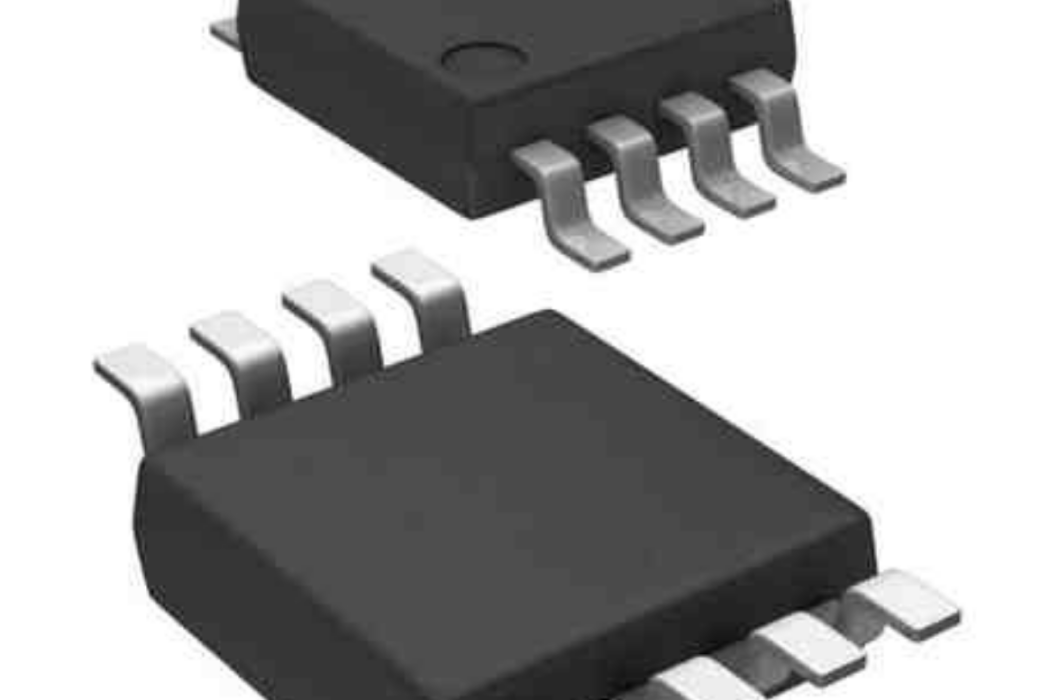

採用超小尺寸3 x 2 UCSP (1mm x 1.5mm)及8引腳μMAX封裝
套用
通用系統/板級電流監視
攜帶型/電池供電系統的充/放電電流監測
筆記本電腦
精密電流源
智慧型電池組/充電器
智慧型蜂窩電話
超級電容充電/放電
